Mis on vahvlitüüpi ühendus? (2)

Vahvlitüüpi ühendus on kinnitusviisventiilid(eritiliblikklapid, tagasilöögiklapidjne) toruäärikute vahel pikkade poltide abil. Selle iseloomulik tunnus on: ventiilil ei ole oma integreeritud äärikuid; selle asemel läbivad pikad poldid kahe toru äärikutest, et kinnitada klapp keskel.

1. Peamised eelised ja puudused

Eelised:

Ruumisäästlikkus: Vahvklapi pikkus (silmast-näkku mõõde) on 1/3 kuni 1/4 äärikuklapi pikkusest.

Kulude vähendamine: välistab ventiili korpuse kahe integreeritud ääriku sepistamise/töötlemise.

Kerge: saab käsitseda käsitsi ilma tõsteseadmeteta, eriti suure läbimõõduga (nt DN200 ja üle selle).

Puudused:

Ei saa iseseisvalt eemaldada: Vahvelventiili vahetamiseks tuleb mõlemad toruäärikud lahti ühendada (st toru tuleb teineteisest eemale viia). Seetõttu ei saa seda kasutada torude ummikutes või seal, kus on juurdepääs ainult ühele küljele.

Nõuab head joondamist: valesti joondatud toruäärikud võivad ventiili väänata ja põhjustada tihendi rikke.

Mitte väga kõrge rõhu jaoks: kasutatakse tavaliselt madala kuni keskmise rõhu korral (≤ PN40 / klass 300); ülikõrge rõhk võib ventiili korpust moonutada.

2. Ühised rakendused

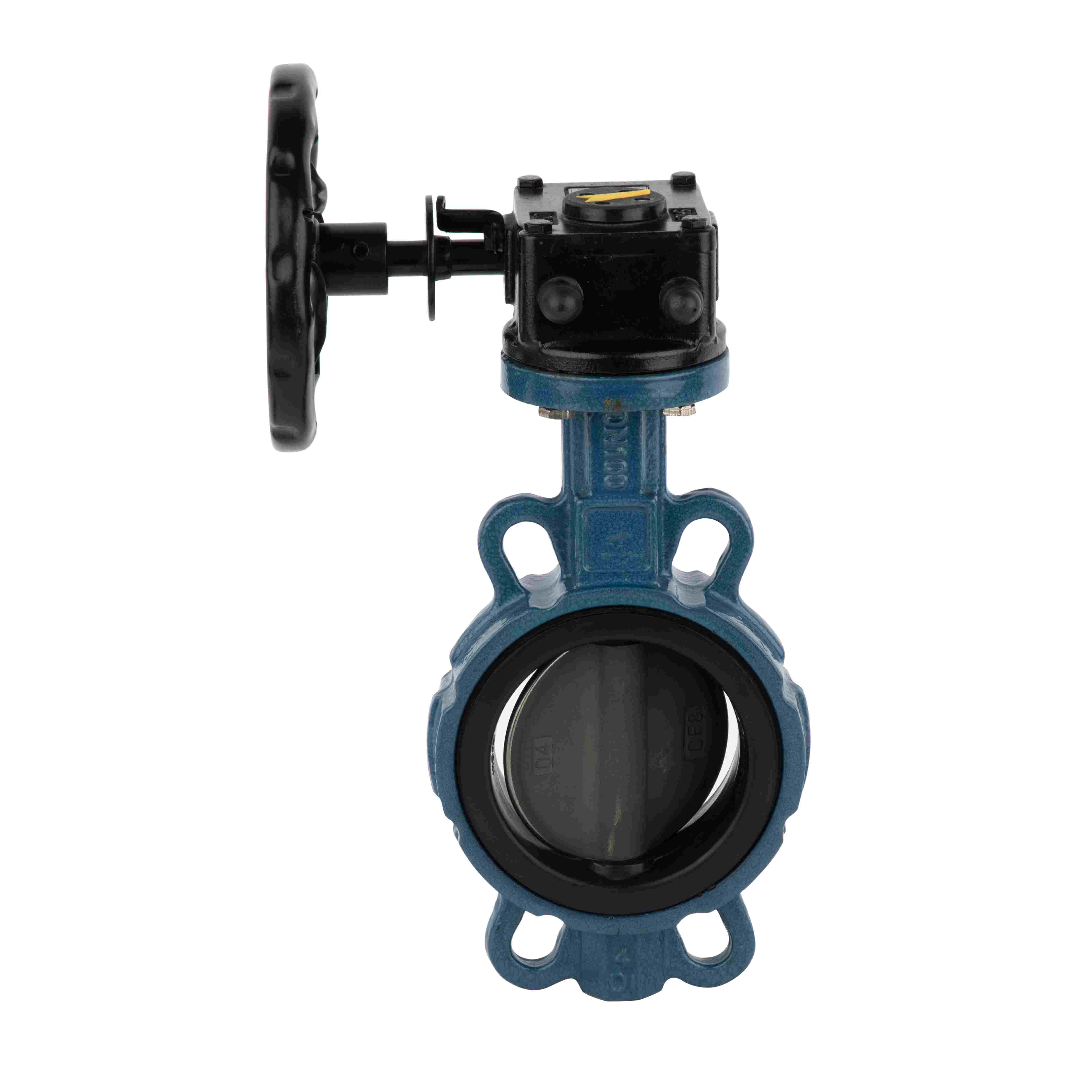

Vahvliliblikventiilid: veetöötlus, HVAC, tulekaitsesüsteemid – levinud tänu odavusele ja lihtsale paigaldamisele.

Vahvlite tagasilöögiklapid: takistavad tagasivoolu; palju lühemad kui tagasilöögiklapid, mis on kinnitatud otse äärikute vahele.

Vahvlitega vooderdatud ventiilid: korrosioonikindlad rakendused.

3. Paigaldusmärkused

Poldi pikkus tuleb täpselt arvutada:

2 × toruääriku paksus + klapi vastassuunaline pikkus + 2 × tihendi paksus + 2 × mutri kõrgus

Kasutage sobivaid vahvliühendusstandardeid (nt EN 593, API 609, GB/T 12238) koos vastavate toruääriku standarditega (nt GB/T 9119, HG/T 20592).

Kasutage ühtlast poldi pöördemomenti, et vältida ebaühtlast kinnitust, mis võib põhjustada ketta kinnikiilumist (tavaline probleem liblikklappide puhul).

Kokkuvõte

Vahvlitüüp on ühenduskonstruktsioon, mille eesmärk on kerge, odav ja kiire paigaldus. See käsitleb ventiili sisuliselt kahe toruääriku vahelise "klambristatud komponendina". Valiku tegemisel tuleks arvesse võtta survet, juurdepääsu hooldusele ja eemaldamise sagedust.
