Vahvlitüüpi ühendus on ventiilide kinnitusviis (eritiliblikklapid,tagasilöögiklapidjne) toruäärikute vahel pikkade poltide abil. Selle iseloomulik tunnus on: ventiilil ei ole oma integreeritud äärikuid; selle asemel läbivad pikad poldid kahe toru äärikutest, et kinnitada klapp keskel.

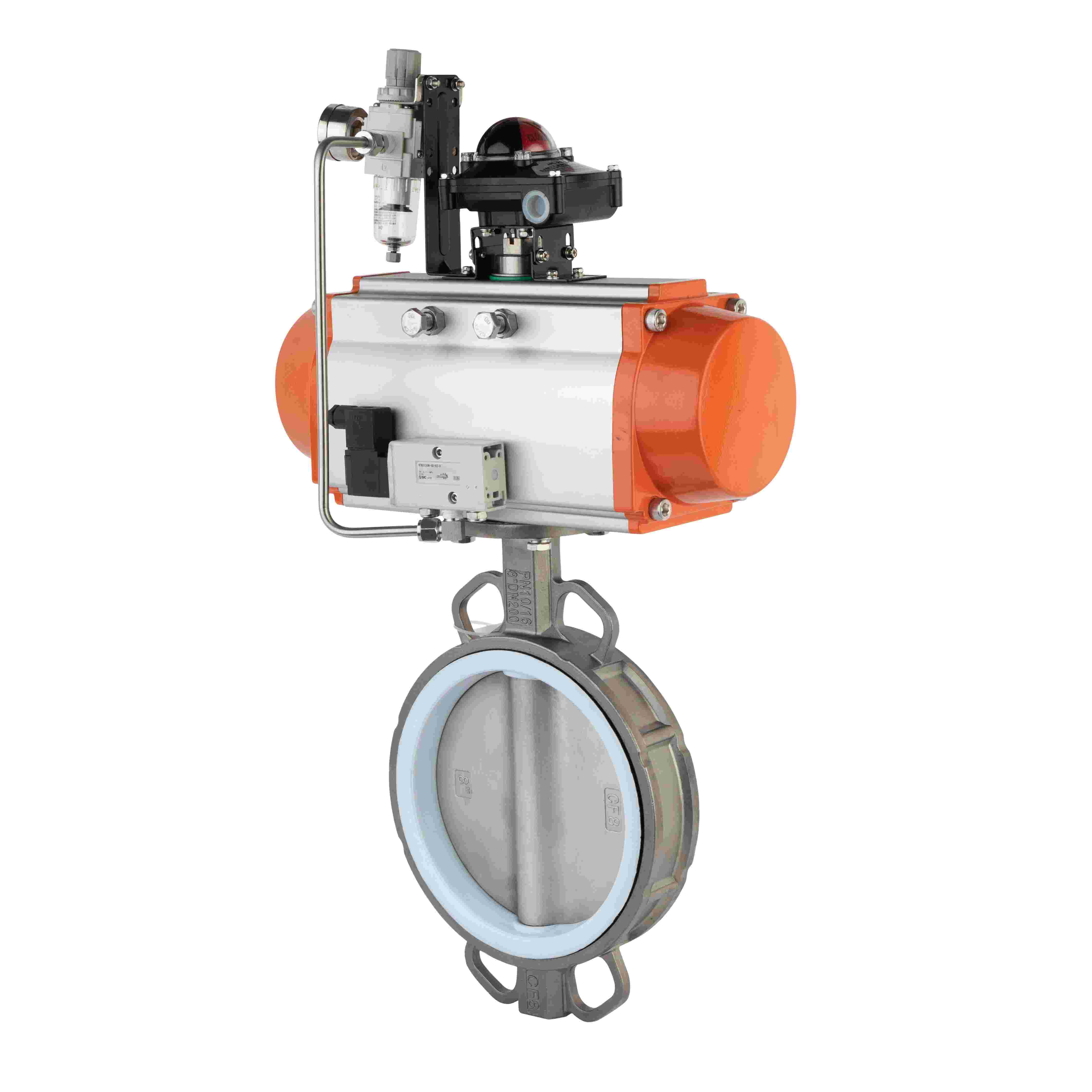

Klapp: klapi korpusel ei ole ääriku poltide auke, on ainult sujuv asukoht. Levinud näited: vahvliliblikklapid, vahvlite tagasilöögiklapid.
Poldid: tavaliselt naastpoldid või läbivad poldid, mis on piisavalt pikad, et läbida mõlema toruääriku poldi auke.
Toruäärikud: toruotsad peavad olema varustatud standardsete äärikutega.
Mutrid: kasutatakse pingutamiseks.
Asetage vahvliklapp kahe toru äärikute vahele.
Sisestage pikad poldid läbi ühe toruääriku poldi aukude → läbi vahvliklapi korpuse kalibreerimisavade → läbi tagasivoolutoru ääriku poldi aukude.
Kinnitage mutrid mõlemast otsast. Mutrite pingutamisel tõmmatakse kaks toruäärikut kokku.
See kinnitusjõud tihendab ventiili äärikute vahel, kusjuures tihendusliidese moodustavad tihendid (või klapi sisseehitatud elastne tihend).
| Funktsioon |
Vahvli tüüp |
Äärikuga (traditsiooniline) |
| Poldid |
Pikad poldid; sama number kui ääriku augud |
Kaks komplekti polte/mutreid (üks ääriku kohta) |
| Klapi ehitus |
Kerge, õhuke, kompaktne |
Raske, pikk, integreeritud äärikutega |
| Paigaldamine/eemaldamine |
Klapi eemaldamiseks tuleb mõlemad pooled lahti ühendada |
Saab eemaldada ventiili, keerates lahti ühe ääriku |
| Maksumus |
Madalam klapi maksumus; toruäärikud on endiselt vajalikud |
Kõrgem klapi + ääriku maksumus |
| Kaal |
Valgus; ideaalne suure läbimõõduga jaoks |
Raske |
| Lekketeed |
Vähem (kaks tihenduspinda: mõlemal küljel klapp äärikuni) |
Veel (neli tahku: kaks ääriku tihendit pluss kaks äärikut ventiilini) |
