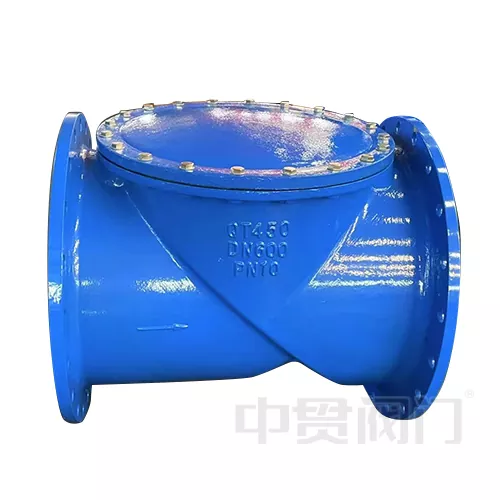

Tagasilöögiklapi konstruktsiooniga tagasilöögiklapp

Non-Return Flap Design Swing Check on mõeldud suure vooluhulgaga süsteemidele (läbimõõt DN50-DN1200, rõhk PN16-PN40), täisavaga voolukanalitele (voolukoefitsient Cv: 0,2-0,5), mis on varustatud isemäärduvate hingedega, talub abrasiivset keskkonda, mis sisaldab ≤5 mm tahkeid osakesi, ja sobib temperatuurivahemikus -40 ℃ ℃ kuni -40 ℃. See on saadaval 316L roostevabast terasest, dupleksterasest. Vedruvaba konstruktsioon pikendab hooldustsüklit enam kui 8 aastani ja selle jõudlus ületab tunduvalt traditsiooniliste tõste tagasilöögiklappide oma. See sobib naftajuhtmete, elektrijaamade kondensatsioonisüsteemide ja keemilise söövitava keskkonna stsenaariumide jaoks

Konstruktsiooniprojekt ja tööpõhimõte

Tagasilöögiklapi konstruktsiooni pöördeklapp Struktuurne konstruktsioon ja tööpõhimõte jagunevad peamiselt kolmeks osaks. Algul kallutatud klapp, tagasilöögiklapi konstruktsiooniga pöördeklapp roostevabast terasest või dupleksterasest, paksusega 1/5–1/8 toru läbimõõdust ja pind võib olla kõva kroomiga kaetud. See on ühendatud klapi korpusega ülemise hingetihvti kaudu, kaldenurk on tavaliselt 5°–15° ning kiireks saavutamiseks kasutatakse gravitatsiooni ja keskmist rõhku.

Järgmisena on see madala takistusega voolukanalis, kuna sellel on täisava konstruktsioon (täisava), on voolutakistuse koefitsient (Kv väärtus) 40% ~ 60% madalam kui traditsiooniliste tõste tagasilöögiklappide puhul; Samuti ulatub klapi avanemisnurk 75 ° ~ 85 °, vähendades turbulentsist põhjustatud rõhukadu ja sobib suure voolu stsenaariumide jaoks (nt DN1200 veetorustikud).

Sellel on erinevad tihendussüsteemid, tagasilöögiklapi disainiga pöördeklapi istme saab valida EPDM-i, NBR-i või metallist kõvade tihendite hulgast ning lekketase vastab API 598 IV klassi standardile; Suletud kujul on klapi ja tihenduspinna vaheline kontaktaeg ≤0,2 sekundit, mis takistab tõhusalt veehaamri lööki. Kui keskkond liigub ettepoole, surub rõhk klapiketta avanema; kui vooluhulk taastub nullini või voolab tagurpidi, sulgub klapiketas automaatselt oma kaalu ja vastupidise rõhu erinevuse tõttu.

Tüüpilised rakendusalad:

1. Veetaim

2. Toornafta torujuhtmete pumba väljavoolu tagasivoolu vältimine;

3. Soojuselektrijaamade kondensaadi taaskasutussüsteem;

4. Reoveepuhastite muda tagastuskontroll;

5. Söövitavate ainete (nt 50% väävelhape) pealtkuulamiskaitse keemiatehastes.
