"Lug-tüüpi ühendus" viitab tavaliselt meetodile, mille abil paigaldatakse torude äärikute vahele kõrvaklapi tüüpi liblikklapp. See ühendusviis on tööstuslikes torustikesüsteemides väga levinud. See on saanud oma nime klapi korpuse järgi, millel on poldi aukudega konstruktsioonid.
Selle ühendusmeetodi paremaks mõistmiseks võib seda võrrelda teise levinud tüübiga: vahvlilaadse ühendusega.
Sõltumatu ühendus, mittesekkuv: Silmatüüpi ühenduse kõige tähelepanuväärsem omadus on see, et mõlemal küljel olevad torud kinnitatakse iseseisvalt klapi külge poltide abil. See tähendab, et vasakpoolne äärik on kruvitud klapi vasakpoolsete kõrvade külge ja parem külg on samamoodi polditud paremate kõrvade külge. See võimaldab torustiku mõlemat külge iseseisvalt eemaldada, ilma et see mõjutaks vastaskülje tihendit.

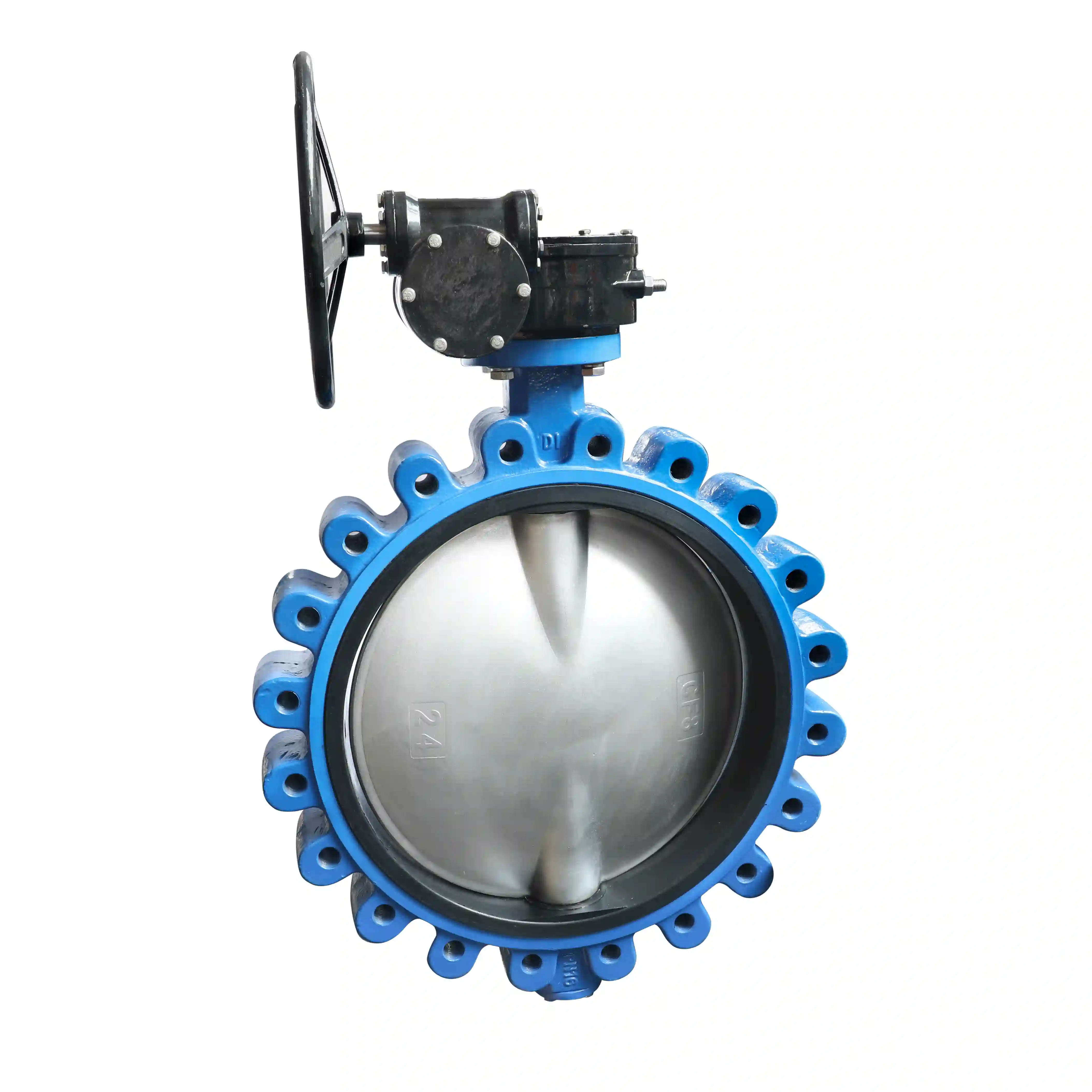

Asetagelug-stiilis liblikklappkahe toruääriku vahele ja joondage poldiaugud.
Kasutage polte, et kinnitada äärik mõlemal küljel kindlalt klapi vastavate kõrvade keermestatud aukude või läbivate avade külge.
Sellel disainil on mitmeid selgeid eeliseid:
Hõlbustab "tupiktee" teenust: Kui klapp tuleb paigaldada torujuhtme lõppu (nt tühjendusventiilina toru otsas), on ainult ühel küljel äärik. Kõrvakujulise ventiili saab otse selle ühe ääriku külge poltidega kinnitada – mida vahvlitüüpi ventiil teha ei saa.
Parem süsteemi stabiilsus: Võrreldes vahvlitüüpi ventiilidega, mis toetuvad pikkadele poltidele, mis kinnitavad need äärikute vahele, pakub kõrvaklappide iseseisev kinnitus tugevamat tuge. Rakendustes, kus torujuhtmed kogevad vibratsiooni või kõikuvat rõhku, pakub see ühendusmeetod suuremat stabiilsust ja töökindlust.
Lihtsam hooldus: Kuna torustiku kaks külge on üksteisest sõltumatult ühendatud, tuleb ventiili hooldamise või vahetamise korral lahti võtta ainult see pool, mille kallal tuleb tööd teha. Pole vaja torustiku mõlemat poolt korraga lahti ühendada, mis vähendab oluliselt seisakuid.
-
