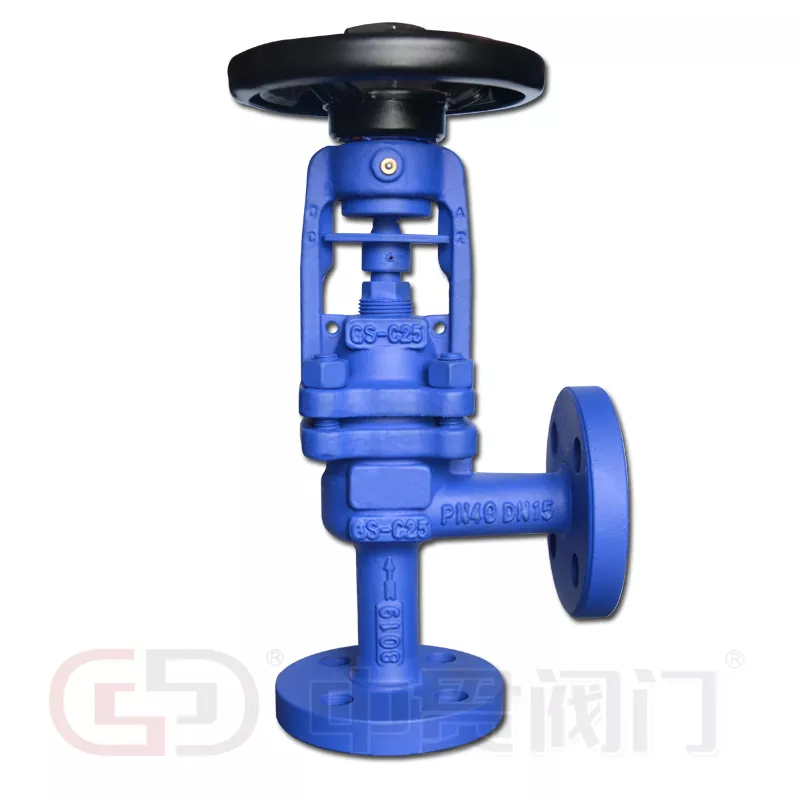

DIN standardse nurga tüüpi lõõtsaga suletud keraklapp

DIN-tüüpi standardse nurga tüüpi lõõtsaga suletud maaklapp esindab kriitilist arengut vedeliku juhtimise tehnoloogias. Erinevalt traditsioonilistest sirge mustriga ventiilidest lahendab see nurk-korpuse konstruktsioon oma olemuselt ruumipiirangud ja äravooluprobleemid, mis on levinud keerulistes torustikevõrkudes. Suunates voolu 90-kraadise nurga all, kaob vajadus täiendava põlveliitmiku järele, vähendades rõhulangust ja paigalduskulusid.

Tootekirjeldus ja tehnilised andmed

See DIN-standardse nurgatüüpi lõõtsaga suletud maaklapp ühendab ruumisäästliku nurgamustri ja mitmekihilise metallist lõõtsatihendi. See on eelistatud valik kriitiliste isoleerimistööde jaoks termilise õli, ülekuumendatud auru ja ohtlike gaasisüsteemide puhul.

• Ehitusmaterjalid

Kere/kapott: GG25 (EN-GJL-250), GGG40, 1,0619+N (GS-C25), 1,4308 (CF8), 1,4408 (CF8M)

Lõõts: SS304, SS316, SS316L, SS310S, Hastelloy C

Iste ja ketas: roostevaba teras Stellite kõvakattega (valikuline)

• Suuruse ja rõhu vahemik

Suuruste vahemik: DN15 – DN400

Rõhuklass: PN16 – PN40

Temperatuurivahemik: ≤600 °C

• Tüüpilised rakendused ja meedia

Süsteemid: Kuuma õlisüsteemid, aurusüsteemid, kuuma ja külma vee süsteemid, ammoniaagitehased.

Meedia: aur, protsessigaasid, kuum vesi, termoõli, ammoniaak, soojusülekande vedelikud.

Põhilised eelised

Metallist lõõtsaga tihendielement

Selle klapi süda on hüdrauliliselt vormitud mitmekihiline metallist lõõts. See välistab varre dünaamilise tihendi, vältides täielikult välist leket. Erinevalt tavapärastest ainult tihendusventiilidest tagab lõõtsade konstruktsioon null heitgaasi – see on keskkonnatundlike ja kõrge vastutustundlikkusega tehaste jaoks ülioluline.

Optimeeritud ketta geomeetria

Kooniline voolujooneline kettaprofiil tagab lineaarse voolukarakteristiku ja tiheda sulgemise (kuni lekkekiiruse klass VI). See disain vähendab erosiooni ja vibratsiooni, pikendades oluliselt kasutusiga võrreldes tavaliste keraventiilidega.

Üleliigne tihendussüsteem (lõõts + pakend)

Kasutame kahe tihendiga arhitektuuri. Esmane tihend on metallist lõõts. Kui lõõts peaks kunagi üles ütlema (äärmiselt harva), tagab sekundaarne PTFE või grafiit tihend kohese varutihendi, tagades seadme katkematu ohutuse.

Määrdeliitmik määrimiseks

Integreeritud määrdeliitmik võimaldab varre, varremutri ja hülsi koostu otsest ja kasutusel olevat määrimist. See vähendab tööpöördemomenti ja hoiab ära tõmbumise suure tsükliga rakendustes.

Ergonoomiline käsiratas

Libisemiskindlate servade ja optimaalse läbimõõduga käsiratas vähendab operaatori väsimust ja tagab sujuva ja täpse modulatsiooni. Tugev konstruktsioon peab vastupidavas löögikahjustustele karmis taimekeskkonnas.

Küsimused ja vastused – praktiline hanketeave

K: Kas teil on MOQ?

V: Ei, meil ei ole minimaalset tellimuse kogust. Isegi kui vajate ainult ühte tükki, toodame ja tarnime selle. Paindliku tehasena oleme varem pakkunud kliendi kiireloomulise hoolduse toetamiseks ühtse kaitseklapi.

K: Kas saate pakkuda muid standardeid?

V: Jah. Kuigi meie põhiteadmised on DIN-standardse nurga tüüpi lõõtsaga suletud keraventiilid, saame nõudmisel toota ka teistele standarditele (ANSI, BS, JIS). Lihtsalt esitage meie tarnijameeskonnale vajalik standard ja surveklass.

K: Kas ma saan päringuventiilide joonise?

V: Jah, kuid pange tähele, et joonistamise ettevalmistamine nõuab veidi aega. Jätke oma projekti ajakavasse piisavalt aega. Spetsiaalsete, ebatavaliste või laia ulatusega ventiilide (nt DN400 või erisulamid) puhul ei saa me alati jooniseid esitada, kuna ükski tehas ei tooda igat tüüpi ventiili. Kõigi standardsete DIN-konfiguratsioonide jaoks on aga saadaval täismõõtmetega ja P&ID joonised.

K: Kui kaua on tsitaat?

V: Tavapäringute puhul tavaliselt 24 tunni jooksul. Spetsiaalsete ventiilide (nt kõrgsulamist või mittestandardsete rõhuklasside) puhul oodake kuni 48 tundi. Professionaalse Hiina tootjana peame esmatähtsaks kiiret reageerimist.

K: Kuidas oleks pakkimisega?

V: Standardse ekspordipakendi puhul kasutatakse korrosioonikaitseks suletud puitkarpe. Suurte suuruste puhul (tavaliselt üle DN200) kinnitatakse ventiilid alustele veniva kile ja niiskustõkkega. Kõik pakendid vastavad rahvusvahelistele transpordistandarditele.
