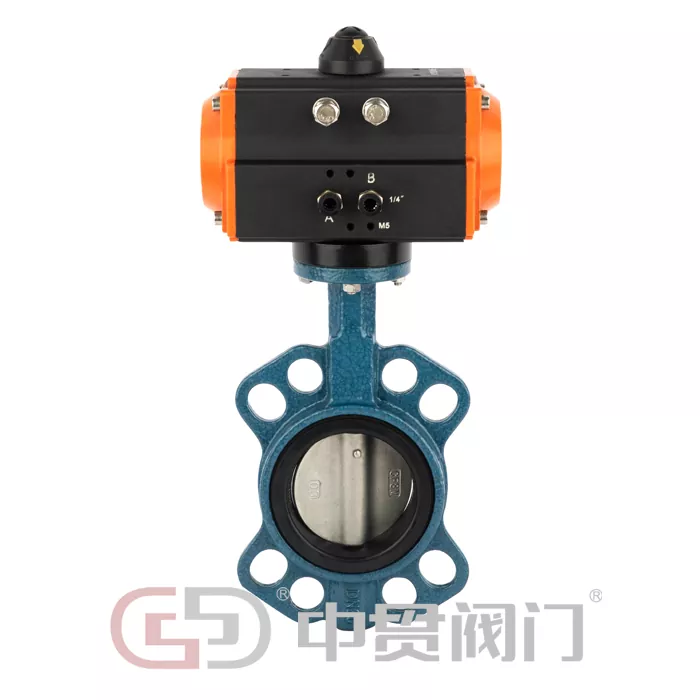

Pneumaatiliselt käivitatav liblikklapp

Pneumatic Actuated Butterfly Valve on suruõhu jõul töötav liblikklapp. Selle südamik koosneb pneumaatilisest ajamist ja klapi korpusest. Pneumaatiline ajam pöörab klapiplaati 90°, saavutades seeläbi torujuhtmes oleva kandja voolu katkestamise või reguleerimise. Butterfly Valve pakub kiiremat reageerimist ja lihtsamat kasutamist. Seda saab kasutada koos positsioneeriga täpseks juhtimiseks ja seda kasutatakse laialdaselt erinevates tööstuslikes ja munitsipaaltorusüsteemides, kohandudes erinevate meediaedastusvajadustega.

Üks Zhongguan Valve'i põhitoodetest jätkab meie pneumaatiliselt käitatav liblikklapp meie liblikklappide toodete kvaliteetset traditsiooni. Alates tooraine hankimisest kuni tootmise ja töötlemiseni ning seejärel valmistoote testimiseni järgib iga samm rangelt tööstusstandardeid, et tagada pikaajaline stabiilne töö ja vastata erinevate klientide tegelikele töötingimustele.

Omadused

Pneumatic Actuated Butterfly Valve põhistruktuur koosneb kolmest põhikomponendist, mis töötavad koos, et tagada klapi stabiilne töö. Konkreetne struktuur on järgmine:

• Pneumaatiline ajam: klapi jõusüdamikuna on see ühe- ja kahetoimelisena. Valmistatud alumiiniumisulamist, see on kerge, ülitugev ja tagab stabiilse väljundpöördemomendi. Seda saab paindlikult valida vastavalt klapi läbimõõdule ja töötingimustele, tagades klapiplaadi sujuva pöörlemise ja usaldusväärse töö.
• Libliklapi korpus: klapi korpus on valmistatud malmist, valatud terasest või roostevabast terasest jne Voolukanal on konstrueeritud nii, et see oleks voolujooneline ja sisesein on sile, mis võib tõhusalt vähendada vedeliku takistust ja vähendada süsteemi energiatarbimist; klapiplaat on ümmarguse struktuuriga ja sobib tihedalt klapipesaga, et tagada tihendus ja vältida kandja lekkimist.
• Juhtimistarvikud: Klapi positsioneerijaid, piirlüliteid, solenoidventiile ja muid tarvikuid saab varustada vastavalt kliendi vajadustele. Positsioneerijad suudavad saavutada klapi avanemise täpse reguleerimise, piirlülitid võivad anda reaalajas tagasisidet klapi tööoleku kohta ja elektromagnetilisi klappe kasutatakse täiturmehhanismide tegevuse juhtimiseks automatiseeritud juhtimise saavutamiseks.

I. Juhtimis- ja juhtimisfunktsioonid

Paindlik ajamimeetod: kasutab ühe- või kahetoimelisi pneumaatilisi ajamid, mida saab valida vastavalt töötingimustele. Ühetoimelised täiturmehhanismid lähtestuvad õhuvarustuse katkemise korral vedrujõu abil automaatselt, tagades süsteemi ohutuse.

Täpne ja mugav juhtimine: saab varustada intelligentse positsioneerijaga, mis võtab vastu 4–20 mA voolusignaale, et saavutada avanemise pidev reguleerimine vahemikus 0% kuni 100%, juhtimise täpsus ulatub ±0,5%–±1%, sobib ülitäpse voolu juhtimise stsenaariumide jaoks.

Kiire reageerimise kiirus: klapi lülitusaeg on vaid 3-10 sekundit. Hädaväljalülitamise stsenaariumide jaoks saab kohandada 1 sekundi jooksul täielikult suletud mudelit, mis on palju parem kui traditsioonilised elektriventiilid ja sobib kiiret reageerimist nõudvatele töötingimustele.

II. Tihendus- ja vastupidavusomadused

Usaldusväärne tihendusjõudlus: Pehmed tihendid või metallist tihendid saab valida vastavalt kandja omadustele. Pehmed tihendid võivad saavutada ANSI klassi VI nulli lekke, samas kui metalltihendid võivad saavutada ANSI IV klassi, vältides tõhusalt kandja leket.

Kõrge vastupidavus: klapi korpus on valmistatud kvaliteetsetest materjalidest ja klapiplaadi pinda saab vajadusel katta kõvasulami või keraamilise kattega, muutes selle kulumis- ja korrosioonikindlaks. Tihendid on valmistatud kvaliteetsetest materjalidest, tagades pika kasutusea ja vähendades hilisemaid hoolduskulusid.

Kompaktne struktuur: väikese suurusega ja kerge, kaalub vaid 1/3 kuni 1/5 sama läbimõõduga siibrist, see nõuab vähem paigaldusruumi, on lihtne paigaldada ning säästab paigaldusaega ja -kulusid.

III. Muud põhifunktsioonid

Madal voolutakistus ja madal energiatarve: Täielikult avatud olekus on voolutakistuse koefitsient ≤0,5, mis on palju madalam kui siibri- ja kereklappidel, vähendades tõhusalt pumpade, ventilaatorite ja muude suure voolukiirusega rakenduste jaoks sobivate toiteseadmete energiatarbimist.

Lai ühilduvus: kohandatav erinevate vahenditega, nagu vesi, aur, õli ja happe-/leeliselahused, mis katavad erinevaid töötingimusi, nagu madal temperatuur, kõrge temperatuur ja kõrge rõhk, mis vastavad mitmete tööstusharude vajadustele.

Lihtne kasutamine: toetab nii käsitsi (käepide, tiguülekanne) kui ka pneumaatilist töötamist. Käsijuhtimist saab kasutada hädaolukordades, kui õhuvarustus on katkenud, tagades süsteemi normaalse töö.

KKK

1. Milline on pneumaatilise käitatava liblikklapi õhuvarustuse rõhk?

Standardne õhuvarustusrõhk on 0,4-0,6 MPa. Seda saab vastavalt täiturmehhanismi mudelile ja klapi läbimõõdule reguleerida. Konsulteerige meie müügimeeskonnaga, et saada konkreetseid nõuandeid vastavalt teie töötingimustele.

2. Kuidas valida pehme tihendiga ja metallist tihendiga pneumaatiliste liblikklappide vahel?

Pehme tihendiga tüübid (kumm, PTFE) sobivad madala rõhu, normaaltemperatuuri ja puhta kandja jaoks (nt kraanivesi, toidukvaliteediga vedelikud), pakkudes kõrget lekkekindlust, mis võib jõuda nulli lekkeni. Metallist tihenditüübid sobivad kõrge temperatuuriga, kõrgsurvega, tahkeid osakesi sisaldavatele või söövitavale keskkonnale (nagu aur, keemilised toorained), pakkudes tugevamat temperatuuri- ja rõhukindlust. Kliendid saavad valida oma meedia omaduste ja töönõuete alusel.

3. Kas saate kohandada oma pneumaatiliste liblikklappide suure läbimõõduga mudeleid?

Jah. Meie standardne tootmisläbimõõt on DN40-DN1600. Suurema läbimõõduga pneumaatilise käitatava liblikklapi jaoks võtke ühendust meie müügimeeskonnaga. Kohandame tootmist vastavalt teie vajadustele, tagades, et toode vastab töönõuetele.

4. Mis on toote garantiiaeg?

Meie pneumaatilisel liblikklapil on üheaastane garantii. Garantiiperioodi jooksul pakume tasuta remondi- või asendusteenust kõikidele kvaliteediprobleemidele, mis ei ole põhjustatud inimlikust eksimusest. Pakume ka pikaajalist müügijärgset hooldustuge.

5. Kuidas paigaldada ja hooldada pneumoajamiga liblikklappi?

Enne paigaldamist kontrollige, et kõik klapi komponendid oleksid komplektsed ja õige mudeliga ning et klapi korpuses ei oleks võõrkehi. Paigaldamise ajal veenduge, et klapp oleks torujuhtmega joondatud, äärikühendus oleks kindel ja vältige tihendite põletamist keevitamise ajal. Igapäevaseks hoolduseks hoidke klapp puhtana, kontrollige regulaarselt tihendite kulumist, vahetage kulunud osad kiiresti välja ja määrige käigukasti osi regulaarselt, et tagada klapi sujuv töö. Saadakse üksikasjalikud paigaldus- ja hooldusjuhised.
