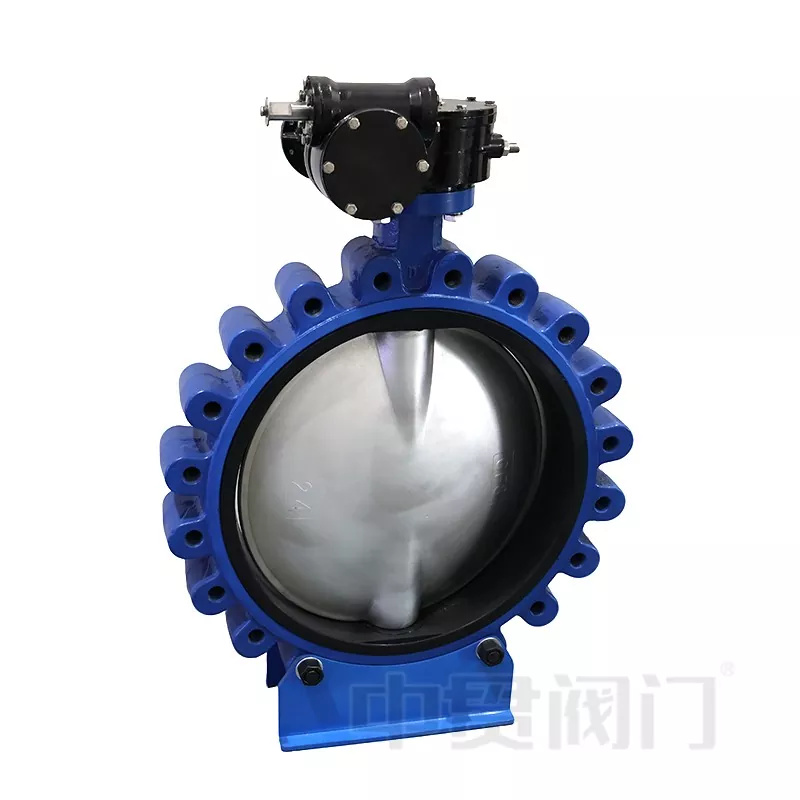

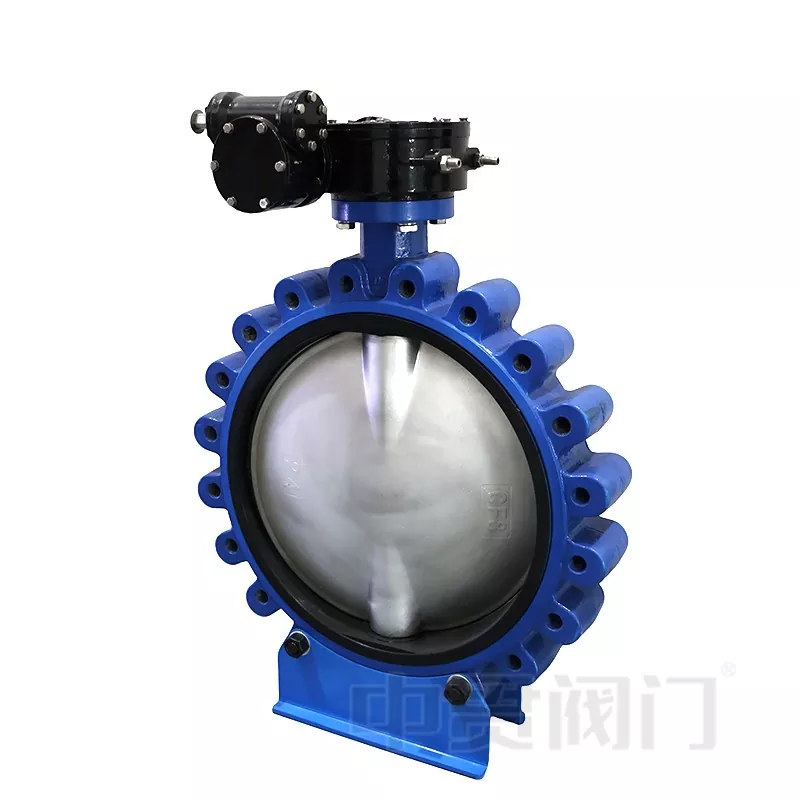

Zhongguan Lug tüüpi liblikklappon mõeldud torustikusüsteemidele, mis nõuavad paindlikku paigaldust, usaldusväärset sulgemist ja mugavat hooldust. Keskjoone liblikklapi struktuurina valitakse see tavaliseltveetöötlus, HVAC tsirkulatsioon, tööstuslikud torustikud ja rakendused, kus ventiil tuleb eemaldada või hooldada, ilma et see mõjutaks kogu torustiku paigutust.
Võrreldes vahvli liblikklappidega, onkõrvaühenduse disainkasutab klapi korpusel keermestatud auke, et võimaldada ääriku sõltumatut fikseerimist. See konstruktsioon sobib eriti hästi liiniotsa paigaldamiseks, seadmete isolatsioonisektsioonideks ja torustike jaoks, kus hoolduse käigus võib tekkida vajadus ühenduse ühe külje eemaldamiseks.
Klapi korpust saab valmistadakõrgtugev malm, GGG50, roostevaba teras või süsinikteras vastavalt rõhunõuetele, keskmise omadustele ja korrosioonitingimustele. Kõrvakonstruktsioon jaotab ühenduspinge mitme kinnituspunkti kaudu, parandades paigaldamise stabiilsust torustikes, mis on kokku puutunud vibratsiooniga või sagedase kasutamisega.
Ketas on kompaktse ümmarguse kujundusega ja pöörleb umbes 90° täielikult avatud ja täielikult suletud asendi vahel. Roostevabast terasest kettaid või muid ühilduvaid materjale saab valida vastavalt torujuhtme keskkonnale, et parandada korrosioonikindlust ja teenindusomadusi.
Klapivars edastab töömomendi täiturmehhanismi ja ketta vahel. Tsentreeritud võlli paigutus vähendab konstruktsiooni keerukust ja toetab sujuvat tööd käsitsi, pneumaatiliste või elektriliste käitamismeetoditega.
EPDM, NBR, PTFEja muid tihendusmaterjale saab valida vastavalt kandjale. EPDM-i kasutatakse tavaliselt veepõhistes rakendustes, NBR-i sobib õliga seotud tingimustes, samas kui PTFE-d peetakse tugevamate keemilise vastupidavuse nõuete jaoks.
Veevarustus- ja kanalisatsioonisüsteemides valitakse tavaliselt liblikventiilid nende kompaktse struktuuri ja lihtsate hooldusomaduste tõttu. EPDM-istme konfiguratsioone kasutatakse sageli magevee-, kanalisatsiooni- ja üldiste veeringlussüsteemide jaoks, kus keemilise ühilduvuse nõuded on mõõdukad.
HVAC ja tööstuslikud jahutustorustikud nõuavad tavaliselt sagedast avamist ja sulgemist. 90° pöörlev disain, madal töömoment ja kompaktne paigalduspikkus muudavad liblikventiilid sobivaks piiratud paigaldusruumiga tsirkulatsiooni juhtimissüsteemide jaoks.
Söövitavat või erikeskkonda sisaldavate tööstuslike torujuhtmete puhul tuleks klapi konfiguratsioon valida vastavalt istme materjali ja keskkonna keemilisele ühilduvusele. PTFE-põhiseid istmeid võib kaaluda tugevama keemilise keskkonna jaoks, samas kui NBR- ja FKM-materjale kasutatakse õliga seotud rakendustes.
Mere- ja energiasüsteemid nõuavad sageli korrosioonikindluse ja mugava juurdepääsuga ventiile. Kõrva ühendusstruktuur võimaldab lihtsamalt isoleerida ja asendada torustikes, kus hooldusruum on piiratud.
Töötamise ajal pöörleb ketas ümber klapivarre telje. Kui klapp on täielikult avatud, joondub ketas torujuhtme voolusuunaga, vähendades takistust ja võimaldades keskkonnal minimaalse takistusega läbida.
Sulgemisel pöörleb ketas umbes 90° ja surub voolu peatamiseks vastu tihenduspesa. Sõltuvalt klapi konstruktsioonist ja tihendusmaterjalist on võimalik saavutada kahesuunaline sulgemisjõudlus.
Drosselrakenduste puhul saab ketta asendit reguleerida avatud ja suletud asendi vahel.
| Võrdlus | Kõrva tüüpi liblikklapp | Vahvli liblikklapp |
|---|---|---|
| Ühendusmeetod | Keermestatud kõrvaaugud võimaldavad ääriku iseseisvat fikseerimist | Paigaldatakse kahe ääriku vahele läbivate poltide abil |
| Hooldus | Sobib süsteemidele, mis nõuavad lihtsamat ventiili eemaldamist või lõpp-toru paigaldamist | Sobib rohkem standardse torujuhtme paigaldamiseks |
| Paigaldusruum | Kompaktne disain tugevama ühenduse paindlikkusega | Kerge ja sageli kasutatav kohtades, kus ruumi on vähe |
| Tüüpilised rakendused | Veetöötlus, HVAC, tööstuslikud torustikud, hooldustundlikud süsteemid | Üldised vee- ja tehnotorustikud |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.on rohkem kui 19 aastat keskendunud ventiilide tootmisele, tootmisressursid asuvad Tianjinis ja Wenzhous, Zhejiangis. Ettevõte toodabliblikklapidsealhulgas vahvli-, kõrva-, U-sektsiooni- ja äärikutüübid, mille peamised tootmisläbimõõdud on vahemikus DN40 kuni DN1600.
Tootmisprotsess hõlmab klapi kokkupanekut, rõhu testimist, klapipesa paigaldamist, võlli hülsi paigaldamist ja toote märgistamist. Zhongguan pakub nõutudISO sertifikaadidtoodetud ventiilide jaoks ja võib pakkudaWRAS-sertifikaadiga klapipesadkui nõutakse.
Klapi liblikklapi kasutusiga mõjutavad peamiselt töötingimused, sealhulgas keskkonna omadused, temperatuur, rõhu muutused, töösagedus ja paigalduskvaliteet. Ühilduvate tihendusmaterjalide valimine ja õigete töötingimuste säilitamine aitab vähendada tihenduskomponentide enneaegset kulumist.
Jah. Lug Type Butterfly Valves can be operated by manual handles, gear operators, pneumatic actuators, or electric actuators according to pipeline control requirements. The actuator selection should match the valve torque requirement, operating frequency, and automation system.
Nõutav teave sisaldab tavaliselt klapi suurust, rõhu nimiväärtust, ühendusstandardit, torujuhtme keskkonda, temperatuurivahemikku, nõuded istme materjalile ja täiturmehhanismile. Need üksikasjad aitavad määrata sobiva klapi konfiguratsiooni ja vältida vale materjali valikut.
Lekke vältimine sõltub klapi õigest valikust, sobivast tihendusmaterjalist, õigest paigaldusest ja regulaarsest kontrollist. Torujuhtme joondamist, äärikuühenduste tingimusi ja tihenduspinna ümber olevaid võõrosakesi tuleb paigaldamise ajal kontrollida, et tihendusjõudlust säilitada.
