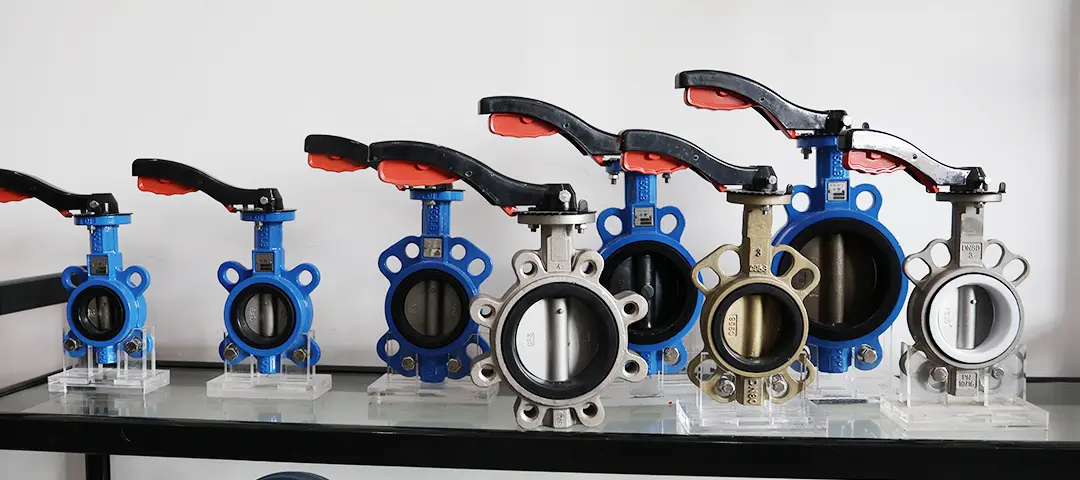

Kontsentriline liblikaventiil

Kontsentrilistel liblikaventiilidel on umbes 250um epoksükattega kaetud ja ka madal pöördemoment, hea kvaliteediga. Kontsentrilise liblikaventiili võib olla valmistatud erinevast materjalist, alates kehast kuni iga osani, nii et see vastaks torus erineva tööstuskeskkonna ja keskkonnale. Näitena, kui vajate tugevat korrosioonivastast kontsentrilist liblikaventiili, võite valida roostevabast terasest kettaga PTFE istme. Muidugi, kui te kõhklete materjali valimisel, võite meiega ühendust võtta, meie müügi- ja tehniline meeskond leiab teile parima lahenduse vastavalt teie meediumile ja templile.

Disainifunktsioonid

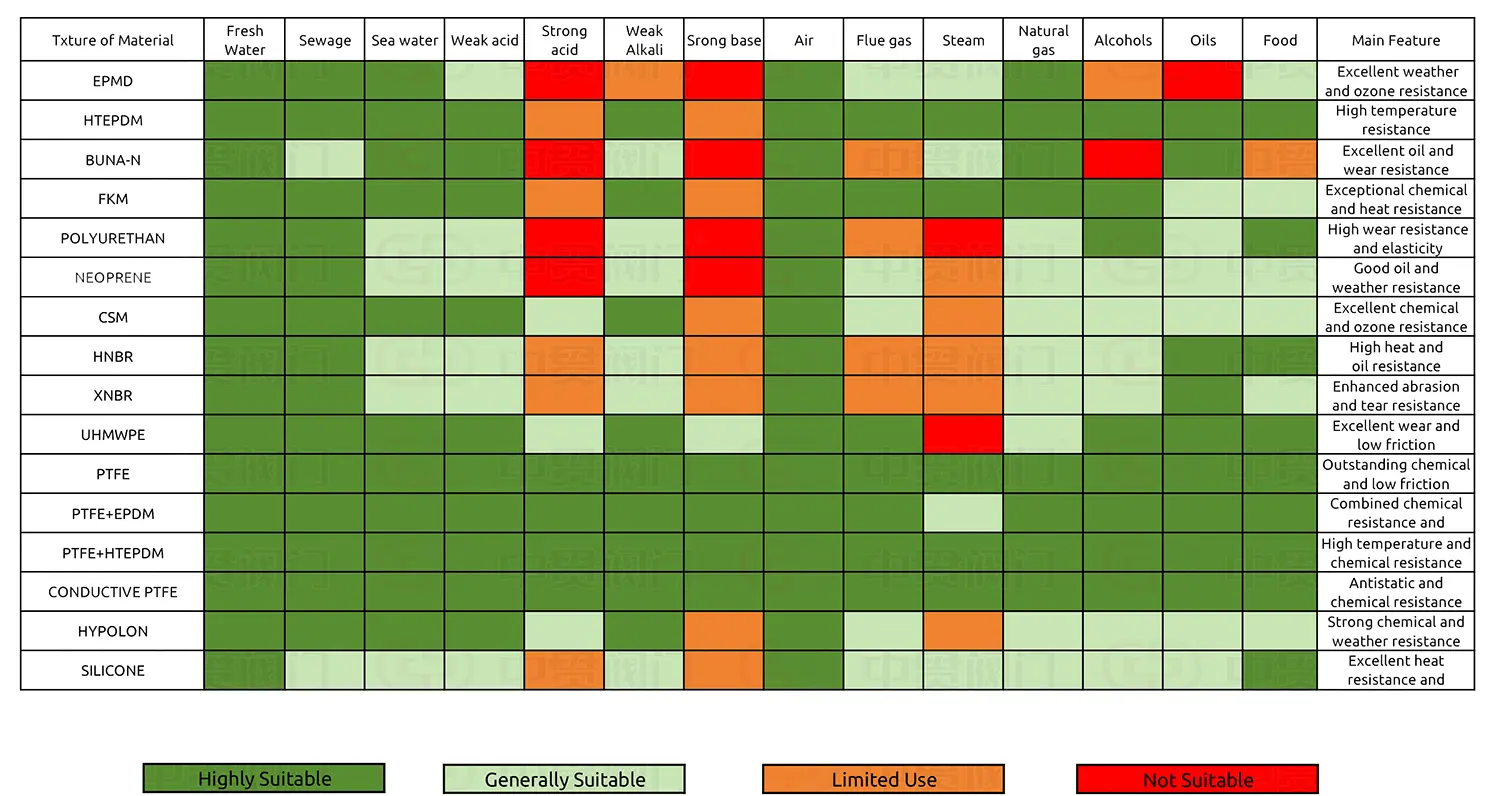

Kontsentrilise liblikaventiili ketas on tavaliselt koostatud korrosioonikindlatest sulamitest, näiteks roostevabast terasest või ülitugevast kõrgtugevast rauast, pakkudes suurepärase vastupidavuse ja konstruktsiooni terviklikkuse. Tihendusliides kasutab vastupidavaid polümeermaterjale, näiteks konstrueeritud elastomeerid või sünteetilised kummistühendid, mis säilitavad deformatsiooni taastumisvõimalused ja järjepidevad tihendus jõudluse kogu laiendatud teenindustsükli vältel. Ka kõige olulisemad osad on istmematerjal, palun kontrollige allolevat rakendust, kui teil on rohkem küsimusi, võtke meiega ühendust.

Eelised

Kompaktne konstruktsiooni kujundus

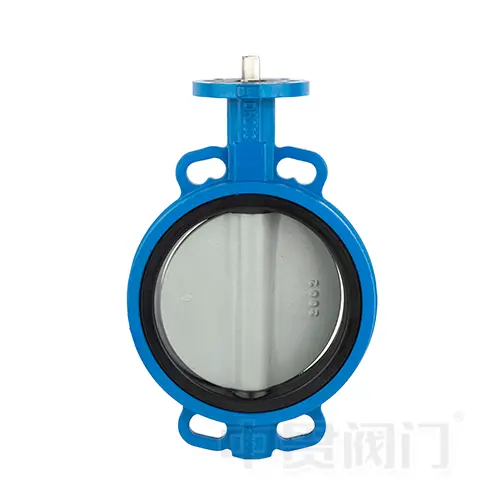

Kontsentriline liblikaventiil spetsiaalselt vahvlitüübis või LUG-tüüpi on väga rakendatav kosmosepiiranguga torustikusüsteemides.

Vähese torkiga töö

Patenteeritud sfääriline ketta geomeetria koos elastomeerse istmega vähendab töömomenti ja ühildub erinevate ajamitega.

Täisteenindusega ühilduvus

Saadaval CF8M/316L/kõrgtugeva rauaga rõhuhinnangutega pn10-pn16, mis sobib vee jaoks, söövitavatele söötmetele.

Elutsükli kuluefektiivsus

Moodulkonstruktsioon vähendab hoolduse kestust 60% ja osade asendamise maksumus 50%, saavutades MTBF ≥50 000 tsüklit.

Kontsentriliste liblikaventiilide paigaldamise ettevaatusabinõud

Kontsentriliste liblikaventiilide paigaldamise ajal tuleks täheldada järgmisi ettevaatusabinõusid:

(1) Enne paigaldamist puhastage torujuhtme, klapi sisemus, tihenduspinnad ja kõik kokkupuutunud ülekandeosad mustuse ja liiva eemaldamiseks, tagades, et tihenduspinnad pole kahjustatud.

(2) Kontrollige, kas kõik poldid on ühtlaselt pingutatud.

(3) Veenduge, et söötme voolu suund vastaks klapi korpuse noolesuunale. Keskjoone libliklapil on kahesuunaline pitser.

(4) Valige paigaldamise ajal sobiv elektrivassaator. Ajami ja klapi vaheline seos peaks olema kindel ja usaldusväärne.

(5) Pärast ajami paigaldamist veenduge, et klapp avaneb ja sulgub sujuvalt.

(6) Määrige regulaarselt täiturmehhanismi ja klapi osi, mida saab määrida, tavaliselt kord kuus.

(7) Keskmise keskkonnatingimustega ajamite jaoks tuleks paigaldada täiendavad kaitseseadmed.

(8) tõstetud tropp ei tohiks siduda täitemehhanismi ega klapi varrega; See tuleks panna klapi korpuse ümber.
