Keel
NDT on lühend sõnadest Non-Destructive Testing. Nagu nimigi ütleb, on see inseneritehnika, mida kasutatakse katseobjekti (nt ventiili, toru või keevisõmbluse) sise- ja pinnadefektide (nt praod, poorsus, räbu lisandid) kontrollimiseks ilma seda kahjustamata või purustamata.
See võrdleb ventiili "CT-skannimisega" või "ultraheliga". Samamoodi nagu arst saab diagnoosida siseorganeid ilma patsiendile operatsiooni tegemata. NDT suudab kontrollida sügaval klapi materjalis olevaid vigu ilma seda lahti lõikamata.
Miks on NDT olulineKlapid?
Klapi testimisel kinnitavad kesta tugevuskatse ja pesa tihendi test, kas klapi funktsioonid on nõutavad. NDT seevastu kinnitab klapi "materiaalset tervist". Väikeste sisemiste pragude või poorsusega klapikorpuse materjal võib pärast pikaajalist kokkupuudet kõrge rõhu, kõrge temperatuuri või söövitava ainega järsult puruneda, põhjustades tõsise õnnetuse. Selle tulemusena kasutatakse NDT-d peamiselt toorvalandite, sepistete ja valmis keevisõmbluste kontrollimiseks. See on peamine kaitsemehhanism klapi ohutuse ja töökindluse tagamiseks.

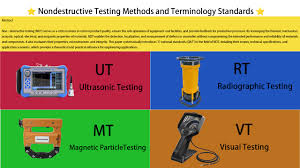

Kõige populaarsemad NDT-meetodid klapitööstuses
| Meetodi nimi |
Lühend |
Tööpõhimõte |
Peamised tuvastatavad defektid |
Levinud ventiilirakendused |
| Radiograafiline testimine |
RT |
Röntgen- või gammakiirgus tungib läbi komponendi ja salvestab pildi filmile, kus sisemised defektid avalduvad tiheduse kontrastidena. |
Sisemised vead: poorsus, räbu kandmised, kokkutõmbumisõõnsused, praod. |
Klapikorpuse valandite, samuti ventiilide ja torustike keevisõmbluste sisemise terviklikkuse uurimine. |
| Ultraheli testimine |
TÜ |
Kasutab kõrgsageduslikke helilaineid, mis saadetakse komponenti. Analüüsides laineid, mis tagasi põrkavad, saab analüüsida mis tahes defektide asukohta ja mõõtmeid. |
Sisemised vead: praod, laminaadid, sulandumise puudumine. Tasapinnaliste defektide (nagu praod) suhtes tundlikum kui RT. |
Klapikorpuste ja katete seinapaksuse ja sisemiste pragude kontrollimine, pöörates erilist tähelepanu paksuseinalistele ventiilidele. |
| Magnetosakeste testimine |
MT |
Kohaldatav ainult ferromagnetiliste ainete, näiteks süsinikterase puhul. Osa on magnetiseeritud ja vead põhjustavad lekkevälja, mis tõmbab magnetosakesi ligi, moodustades nähtava viite. |
Pinna- ja pinnalähedased defektid: praod, õmblused, kaaned. |
Ventiilide pinnaseisundi jälgimine jahutuspragude, lihvimispragude või muude protsesside suhtes. |
| Vedeliku läbitungimise testimine |
PT |
Komponendi pinnale kantakse hästi läbitungiv vedelik. Kapillaaride toime paneb selle imbuma pinnaga seotud defektidesse. Selle tulemusel kasutatakse penetratsiooni eemaldamiseks ilmutit, mis paljastab defekti. |
Pinda murdvad defektid: praod, augud, külmsulgumised. |
Austeniitse roostevaba terase pinna hindamine (mitteferromagnetilise iseloomu tõttu ei sobi MT-le) ja ka mittemagnetilise sulami klapid. |
