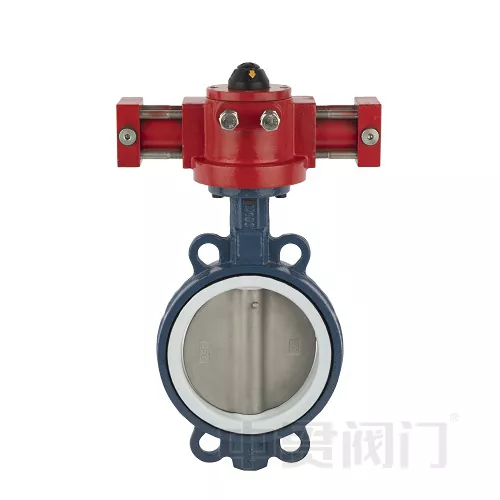

Hüdrauliline ajam kontsentriline liblikaventiil

Hüdraulilist ajami kontsentrilist liblikaventiili iseloomustab ketas, mis pöörleb voolu juhtimiseks keskvõlli ümber, samal ajal kui hüdraulilised ajamid kasutavad klapi liigutamiseks vedeliku rõhku. See kombinatsioon võimaldab vedeliku voolu täpset ja võimsat kontrolli erinevates rakendustes, eriti kui on vaja automatiseerimist ja vaja on suuremat pöördemomenti.

I. Tööpõhimõte

Tööstuslikud vedeliku juhtimissüsteemid reguleerivad voolu, avades ja sulgedes liblikaventiile. Hüdrauliline liblikaventiil kasutab vedeliku rõhu muutmiseks mehaaniliseks energiaks hüdraulilise ajamissüsteemi, juhtides klapi võlli 90 ° pöörlemisliikumise lõpule. Võrreldes elektriliste/ pneumaatiliste ajamitega, pakub hüdrosüsteem suuremat pöördemomendi väljundit ja paremat löögitakistust.

Ii. Põhistruktuur ja funktsioonid

Klapi kere komponendid

Ketas: avab ja sulgeb voolutee 90 ° pöörlemisega.

Klapi vars: tuumaülekandekomponent, mis ühendab ajami kettaga.

Tihendussüsteem: EPDM-i pehmet-klapi iste tagab nulllekke.

Ühendusmeetod: ääriku/vahvli kujundamine (vastab ANSI/EN standarditele).

Hüdrauliline ajam

Õlirõhk juhib kolvi silindrit, väljastades lineaarse jõu → teisendades pöördemomendiks.

Standardne 90 ° insult, reageerimise aeg ≤ 3 sekundit.

Valikuline ühetoimeline (kevadine tagastamine) või topelttoimeline (kahesuunaline hüdrauliline ajam).

Iii. Tehnilised eelised
