Väravaventiilidon laialdaselt kasutatavad voolu reguleerimise komponendid tööstuslikes torujuhtmesüsteemides, kus on vaja usaldusväärset sulgemist, minimaalset rõhukadu ja pikka kasutusiga. See artikkel selgitab, kuidas väravaventiilid töötavad, kuidas nende konstruktsioon mõjutab jõudlust ja kuidas tehnilised parameetrid mõjutavad valikuotsuseid. See käsitleb ka inseneride ja hankespetsialistide tõstatatud sagedasi küsimusi, pakkudes struktureeritud praktilisi viiteid, mis on kooskõlas reaalse tööstusliku kasutuse ja otsingukäitumisega.
Paigaldusventiil on lineaarse liikumisega ventiil, mis on mõeldud peamiselt sisse- ja väljalülitamiseks, mitte voolu reguleerimiseks. Südamikmehhanism koosneb tasapinnalisest või kiilukujulisest väravast, mis liigub vertikaalselt kahe klapipesa vahel. Täielikult avatuna eemaldatakse värav vooluteelt täielikult, võimaldades vedelikul läbida minimaalse takistusega. Sulgemisel laskub värav alla, moodustades tiheda tihendi istmete vastu, peatades tõhusalt voolu.
See konstruktsioonipõhimõte muudab siibrid eriti sobivaks rakenduste jaoks, mis nõuavad täisavalist voolu ja harva töötamist. Erinevalt drosselklappidest minimeerivad siibrid täielikult avatuna turbulentsi ja erosiooni, mis aitab kaasa süsteemi pikemale elueale ja väiksemale energiakadudele.

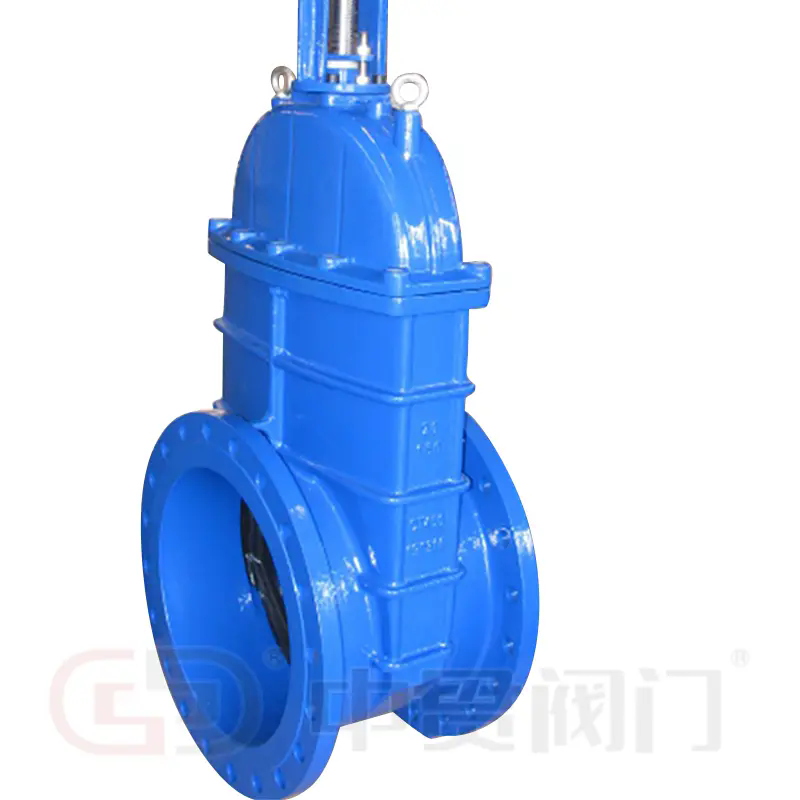

Struktuurilisest vaatenurgast hõlmavad tavalised väravaklapi konfiguratsioonid tõusva varre ja mittetõusva varre konstruktsioone. Tõusva varrega väravaventiilid annavad visuaalse kinnituse klapi asendile, samas kui piiratud vertikaalse vahega paigaldustes eelistatakse mittetõusva varre konstruktsioone. Sisemiselt võivad väravaventiilid kasutada tahkeid kiile, painduvaid kiile või paralleelseid liugväravaid, millest igaüks valitakse rõhu, temperatuuri ja kandja omaduste põhjal.
Tehniliste parameetrite mõistmine on hädavajalik, et hinnata siibri sobivust antud süsteemis. Need parameetrid mõjutavad otseselt tihendi töökindlust, tööohutust ja pikaajalist vastupidavust.
| Parameeter | Kirjeldus | Tööstuslik tähtsus |
|---|---|---|
| Nimiläbimõõt (DN) | Klapi sisemine läbipääsu suurus | Tagab ühilduvuse torujuhtme mõõtmete ja voolunõuetega |
| Rõhu reiting (PN/klass) | Maksimaalne lubatud töörõhk | Määrab ohutu töö süsteemi rõhu tingimustes |
| Korpuse materjal | Tavaliselt malm, süsinikteras, roostevaba teras, legeerteras | Määrab korrosioonikindluse, tugevuse ja temperatuuritaluvuse |
| Istme materjal | Metall-metalli või pehme istmega kujundus | Mõjutab tihendusjõudlust ja kulumiskindlust |
| Töötemperatuur | Minimaalne ja maksimaalne lubatud temperatuur | Tagab klapi terviklikkuse kõrge temperatuuriga või krüogeensetes süsteemides |
| Lõpeta ühendus | Äärikuga, keermestatud, keevitatud | Mõjub paigaldusmeetodile ja hoolduse kättesaadavusele |
Nende parameetrite täpne joondamine süsteemi projekteerimistingimustega vähendab tõrkeohtu ja optimeerib elutsükli kulusid. Kõrgsurve või kõrge temperatuuriga keskkondades muutub materjali valik ja istme disain eriti kriitiliseks.
Väravaid kasutatakse paljudes tööstusharudes nende lihtsa konstruktsiooni ja töökindla sulgemisvõime tõttu. Veepuhastus- ja munitsipaalvarustussüsteemides paigaldatakse siibrid tavaliselt põhijaotusliinidesse, kus on vaja täielikku vooluvõimsust ja väikest rõhukadu.
Nafta- ja gaasisektoris kasutatakse tõmbeventiile ülesvoolu, keskvoolu ja allavoolu operatsioonidel. Nende võime taluda kõrget rõhku ja temperatuure muudab need sobivaks toornafta torustike, rafineerimisüksuste ja hoidlate jaoks. Nendes keskkondades reguleerivad sageli nende projekteerimist ja testimist tööstusstandardid, nagu API ja ASME.
Elektritootmisrajatised toetuvad katla toiteveesüsteemide, aurutorude ja jahutusahelate siibritele. Siin eelistatakse metallist istmega väravaventiile, kuna need taluvad termilist tsüklit ja abrasiivset keskkonda. Keemiatöötlemistehastes kasutatakse ka väravaventiile, kus on nõutav keemiline ühilduvus ja tihe sulgemine.
Kõigis neis tööstusharudes on järjekindel nõue pigem usaldusväärne isolatsioon kui voolu modulatsioon, mis suurendab klapi õige paigutuse ja töötavade tähtsust.
Väravaventiili valimine algab töötingimuste selgest mõistmisest, sealhulgas rõhust, temperatuurist, kandja tüübist ja käitamissagedusest. Ülespetsifikatsioon suurendab kulusid ilma lisakasu saamata, samas kui alaspetsifikatsioon toob kaasa operatsiooniriski.
Hooldustavad keskenduvad varre keermete, tihendi terviklikkuse ja istme seisukorra perioodilisele kontrollile. Kuna tõmbeventiilid ei ole mõeldud drosselimiseks, tuleks vibratsiooni ja istme kahjustamise vältimiseks vältida osalist avamist hoolduse ajal.
Toimivuse hindamine hõlmab sageli hüdrostaatilist testimist, istme lekke testimist ja mõõtmete kontrollimist kasutuselevõtu ajal. Kasutusaja jooksul annab pöördemomendi nõuete ja tihendusnäitajate jälgimine varakult märku kulumisest või nihkest.
K: Mille poolest erineb siibri ventiil kuulventiilist voolu reguleerimisel?
V: Väravaventiil kasutab värava tõstmiseks või langetamiseks lineaarset liikumist, tagades avatuna täisava ja minimaalse rõhukadu. Kuulkraan kasutab pöörlevat liikumist ja sobib paremini kiireks tööks, kuid võib sõltuvalt konstruktsioonist tekitada suurema voolutakistuse.
K: Kuidas tuleks paigaldada ventiil, et tagada pikaajaline töökindlus?
V: Väravaventiilid tuleb paigaldada süsteemi töötamise ajal täielikult avatuna või täielikult suletud, joondada torujuhtme keskjoontega ja toetada välise pinge vältimiseks. Varre õige orientatsioon ja pöördemomendi spetsifikatsioonide järgimine on olulised.
K: Kui sageli tuleks tööstussüsteemides väravaventiile hooldada?
V: Hooldussagedus sõltub töötingimustest, kuid soovitatav on perioodiline ülevaatus, eriti kõrge temperatuuriga või söövitavas keskkonnas. Rutiinne jalgrattasõit aitab vältida varre kinnijäämist ja pakendi lagunemist.
Väravventiilid jäävad tööstuslike vedelike juhtimise põhikomponendiks nende konstruktsiooni lihtsuse, täisvooluvõime ja usaldusväärse sulgemisvõime tõttu. Kui tehnilised parameetrid, kasutustingimused ja hooldustavad on õigesti joondatud, tagavad siibrid pika tööea ja prognoositava töö.
Tootmisstandardite arenedes ja materjalitehnoloogiate arenedes kohanevad siibrid jätkuvalt üha nõudlikuma töökeskkonnaga.Zhongguani klappkeskendub tõmbeventiilide lahenduste tarnimisele, mis on loodud vastama rahvusvahelistele standarditele, järgides samal ajal praktilisi tööstuse nõudeid.
Täiendavate tehniliste üksikasjade, rakendusjuhiste või projektipõhise toe saamiseksvõtke meiega ühendustarutada, kuidas Zhongguan Valve tooteid saab enesekindlalt ja tõhusalt teie torusüsteemi integreerida.
