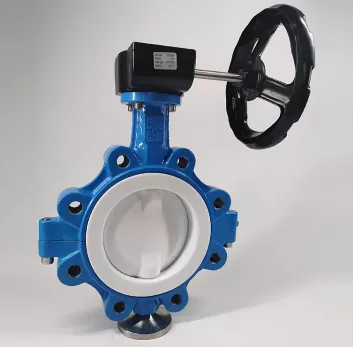

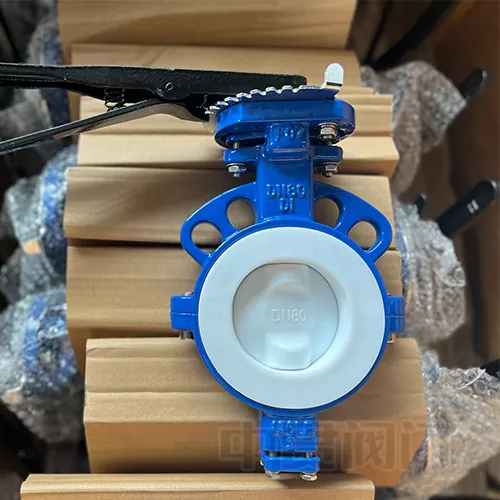

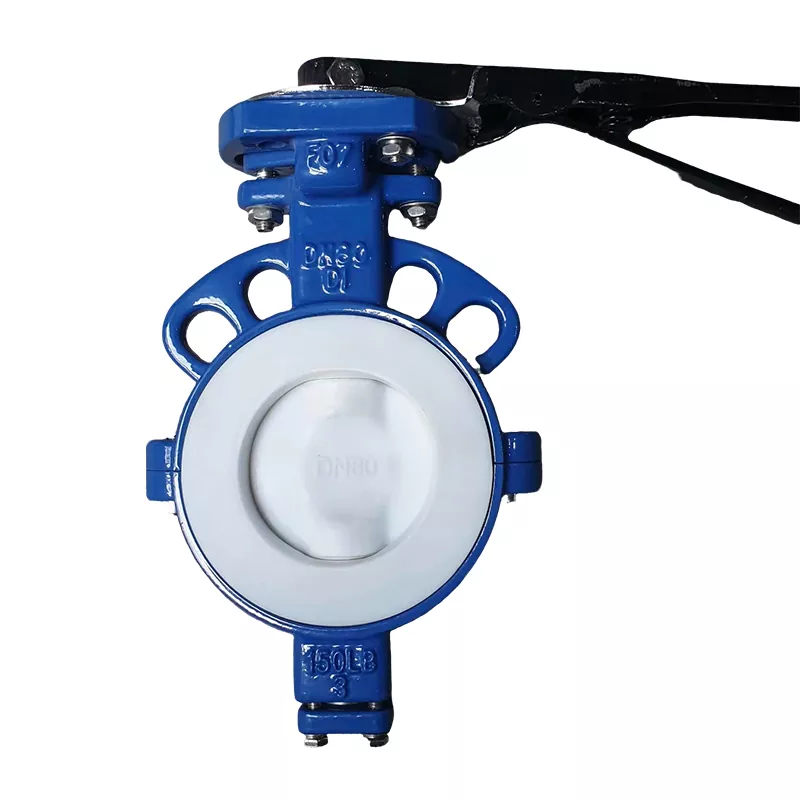

Poolitatud korpusega täielikult PTFE voodriga liblikklapp

Zhongguan Valve'i poolitatud korpusega täielikult PTFE vooderdatud liblikklapp on esmaklassiline, suure jõudlusega vedeliku juhtimise lahendus, mis on loodud spetsiaalselt maailma kõige keerulisemate tööstuskeskkondade jaoks. Ühendades täiustatud struktuuriuuendused eliitmaterjaliteadusega, on sellel lipulaeval ventiilil esmaklassiline kõrge tihedusega polütetrafluoroetüleenist (PTFE) vooder, mis tagab läbitungimatu kaitse äärmise keemilise korrosiooni, abrasiivse kulumise ja termilise ebastabiilsuse eest.

Kompromissitu täielik korrosioonikaitse

Klapi korpus seest ja väljast koos ketta südamikuga on täielikult kapseldatud tugeva polütetrafluoroetüleeniga (PTFE). See loob läbitungimatu, mittereageeriva barjääri tugevate hapete, kontsentreeritud leeliste, kloori ja väga reaktsioonivõimeliste orgaaniliste lahustite vastu. PTFE ülimadal hõõrdetegur minimeerib töö pöördemomendi nõudeid, hoiab ära kandja kogunemise ja vähendab hõljuvate osakeste abrasiivset erosiooni.

Jaotatud kerega disaini tehniline eelis

Klapil on ainulaadne eemaldatav ülemine/alumine või vasak/parem poolitatud ventiili korpus, mis on kindlalt kinnitatud suure tõmbetugevusega äärikupoltidega.

• Reasisene hooldus ilma lahtivõtmiseta: see jagatud tüüpi struktuur võimaldab hooldusmeeskondadel kontrollida, hooldada või vahetada sisemisi kulumiskomponente (nagu PTFE-klapipesa ja kapseldatud ketas) ilma konstruktsiooni torujuhtmesüsteemi täielikult lahti võtmata. Klapi korpuse eraldamiseks keerake kere ühenduspoldid lihtsalt lahti.

• Minimaalne seisakuaeg ja tööjõukulud: see lihtsustab hooldust kitsastes kohtades, vähendab tööjõukulusid ja parandab oluliselt süsteemi töötõhusust.

• Õmblusteta torujuhtme moderniseerimine: jagatud konfiguratsioon lihtsustab olemasoleva torujuhtme infrastruktuuri ventiilide lisamist või vahetamist tehniliste uuenduste ajal.




Tehnilised kirjeldused ja materjalistandardid

Parameeter	Spetsifikatsiooni üksikasjad
Kaubamärk / Tootja	Zhejiang Zhongguan Valve Manufacture Co., Ltd.
Nimiläbimõõdu vahemik	DN40 kuni DN1600 (soovi korral on saadaval ülegabariidilised kohandatud mudelid kuni DN2400)
Surve reiting	PN6 / PN10 / PN16 / klass 150
Kere disain	Kaheosaline poolitatud korpus (ülemine/alumine või vasak/parem poolitatud joondus)
Voodri ja istme materjal	Premium Virgin PTFE / PFA / Kõrgtemperatuuriline FEP
Aluskorpuse materjal	Kõrgtugev malm (GGG40/50), süsinikteras (WCB), roostevaba teras (CF8, CF8M)
Plaadi konfiguratsioon	PTFE/PFA täielikult kapseldatud ketas, SS316, Hastelloy, kahepoolne terassüdamik
Ühenduse standard	Vahvel, kõrv, U-sektsioon, äärikutega otsad (täielikult ühilduv ASME, DIN, JIS, BS-iga)
Täiturmehhanismi ühilduvus	Manuaal Anglo hoob, tigukäigukast, pneumaatiline ajam, elektriline ajam

Sihtrakendusväljad

Meie poolitatud korpusega täielikult PTFE vooderdatud liblikklapid on ohutuse seisukohast olulised komponendid täpseks drosseliks ja absoluutseks isoleerimiseks erinevatel kõrge puhtusastmega ja ohtlikel töötlemisliinidel:

• Keemiline ja naftakeemiline töötlemine: kontsentreeritud väävelhappe, vesinikkloriidhappe, seebikivi ja väga lenduvate keemiliste reaktiivide usaldusväärne juhtimine, tagades samas protsessi absoluutse ohutuse.

• Farmaatsia ja biotehnoloogiline tootmine: nõuetele vastavad, inertsed ja mittesaastavad pinnakujundused, mis säilitavad steriilsed tingimused ja peavad ohutult vastu agressiivsele Clean-In-Place (CIP) ja Sterilize-In-Place (SIP) keemilisele töötlemisele.

• Toidu ja jookide tootmine: Maitseneutraalsed, mittetoksilised PTFE voodri komponendid, mis takistavad partiide saastumist ja vastavad rangetele sanitaarstandarditele.

• Tööstuslik veetöötlus ja magestamine: väga stabiilne kontroll happelise või leeliselise vee voolude, kemikaalide doseerimisliinide ja kõrge soolsusega riimvee taaskasutusvõrkude üle.




Kohandatud OEM/ODM-teenused ja kvaliteedi vastavus

Zhongguan Valve'is mõistame, et ainulaadsed töötingimused nõuavad kohandatud lahendusi. Pakume kõikehõlmavaid professionaalseid OEM-i ja ODM-i kohandamisteenuseid, et täita sihipäraseid tehnilisi spetsifikatsioone:

• Materjali konfiguratsioon: kohandatud valikud spetsiaalsete sulamist ketassüdamike jaoks (nagu Hastelloy või Monel eliitkeemiliseks töötlemiseks) või kohandatud ülipuhtad PFA-vooderdised pooljuht-kvaliteediga vedelike jaoks.

• Mõõtmete ja ajamite sobitamine: kohandatud ülemise ääriku konfiguratsioonid vastavalt standardile ISO 5211 sujuvaks ja otseseks integreerimiseks teie olemasolevate automatiseeritud pneumaatiliste või elektriliste täiturmehhanismidega.

• Privaatne märgistus ja kaubamärk: laseriga söövitatud nimesildid, kohandatud värvilised katted ja patenteeritud valubränd, mis on kohandatud rahvusvahelistele ventiilimüüjatele.

Range kvaliteedi tagamine

Iga täielikult vooderdatud ventiil läbib enne tehase põrandalt lahkumist range tootmiskontrolli. See hõlmab kõrgepinge sädemete testimist, et tagada PTFE voodrikihi mikropoorsuse või nööpaugude puudumine, millele järgneb standardne hüdrostaatilise kesta ja istme rõhu testimine. Meie tootmisprotsessid on täielikult sertifitseeritud vastavalt ISO 9001, CE direktiivi ja API standarditele, mis tagab rahvusvahelistele hankejuhtidele täieliku töökindluse.

Ekspordi pakendamine, saatmine ja müügijärgne logistika

Ekspordistandardne kaitsepakend

Transpordikahjustuste, hõõrdumise või sisemise PTFE voodri saastumise vältimiseks on kõik ventiilid varustatud plastikust kaitsvate otsakatetega, vaakumpakitud ja kindlalt ankurdatud raskeveokite IPPC-sertifikaadiga fumigatsioonivabadesse merekõlblikesse puitkastidesse. Suurte meresadamate (Ningbo ja Shanghai) lähedus tagab kiire ja prognoositava laevatransiidi läbi kõigi ookeani-, õhu- ja raudteekaubaveokanalite.

Põhjalik müügijärgne tugi

• 18-kuuline garantii: Täiskvaliteetne aluskate, mis katab kõik mehaanilised ja tihenduskomponendid normaalsetes töötingimustes alates tarnekuupäevast.

• Ööpäevaringne tehniline vastus: meie professionaalne rakenduste meeskond vastab 24 tunni jooksul, et aidata rahvusvahelistel klientidel paigaldusjuhiseid, pöördemomendi arvutamist ja täiturmehhanismide automaatset kalibreerimist.

• Olelusringi varuosade saadavus: originaalseid asendustihendeid, PTFE-pesasid ja varsi hoitakse pidevalt laos, et tagada kiire ülemaailmne saatmine ja minimeerida kliendi töökatkestusi.
