Malmist vahvli kahe plaadiga tagasilöögiklapp

Malmist Wafer Dual Plate tagasilöögiklapp on hästi toiminud kõrghoonete pumpade väljalaskeavades, kaugküttevõrkudes ning toiduainete töötlemise ja puhastussüsteemides, nagu mudel DN200, mis summutas edukalt pumba korpuse vibratsiooni, mis oli põhjustatud jahutatud vee tagasivoolust ärikompleksi kliimaseadmes. Selle madal voolutakistus (Cv väärtus 0,6–1,2) ja hooldusvabad omadused muudavad selle eelistatud seadmeks nii kulutõhususe kui ka töökindluse seisukohalt madala rõhu korral.

Konstruktsiooni- ja disainiomadused

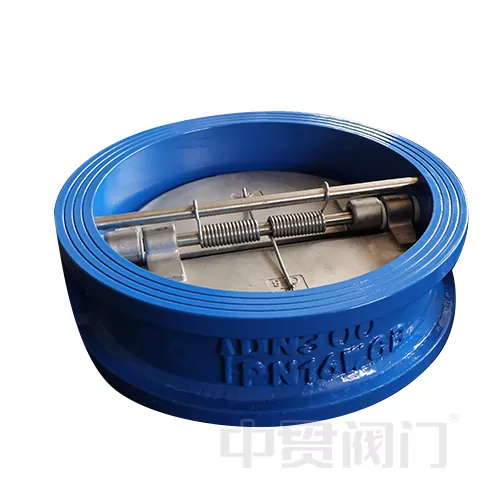

Malmist Wafer Dual Plate kontrollventiilil on kaks sümmeetrilist ümmargust klapiplaati (materjal: kõrgtugev malm) on ühendatud vedruhingedega ja paksus on 1/10 ~ 1/12 läbimõõdust, see oli esimene funktsioon, topeltvedruga abiketas.

Malmist korpus (ASTM A48 klass 35B) on äärikuga tagasilöögiklappidest 40% kergem ja 60% lühem, mistõttu see sobib paigaldamiseks kitsastesse kohtadesse. Ja kinnitusliides vastab standardile EN 1092-2 ja toetab surveklasse PN10-PN16. Seega võime järeldada, et kere on kompaktne.

Viimane on väikese pöördemomendiga avamine ja sulgemine. Optimeeritud vedru eelpinge, ketta avanemisrõhk ≤0,05 baari, sulgemisreaktsiooni aeg ≤0,5 sekundit ja voolutakistuse koefitsient (Kv väärtus) on 0,6–1,2, mis sobib pumba väljalaskeava tagasivoolu ja madala rõhuga süsteemi jaoks.

Jõudluse eelised ja rakendatavus

1. Tasakaal ökonoomsuse ja vastupidavuse vahel:

Malmmaterjali maksumus on 1/3 roostevabast terasest ventiilide omast ja see talub kattekaitse kaudu nõrgalt söövitavaid vedelikke (nt jahutusvesi ja olmereovesi), mille pH on 6–9;

Projekteeritud eluiga on ≥10 aastat ja hooldus nõuab ainult klapiplaadi regulaarset puhastamist.

2. Madal vesihaamri oht:

Kahekordse ventiili plaat Malmist Wafer Dual PlateCheck Valve suletakse järk-järgult, et vähendada voolukiiruse järsust muutusest põhjustatud torujuhtme mõju, ja mõõdetud veehaamri rõhu tippväärtust vähendatakse 50% ~ 70%;

3. Lai ühilduvus:

Kohaldatav temperatuurivahemik -20°C ~ 120°C, tugivesi, õli ja madala kontsentratsiooniga kemikaalid (nt etüleenglükooli lahus);

Paigaldatav vertikaalselt või horisontaalselt malm-, PVC- või süsinikterasest torudele (vajalik tihend).
