Erinevused keskjoone liblikaventiilide jaekstsentrilised liblikaventiilid
1. Põhistruktuur ja põhimõte

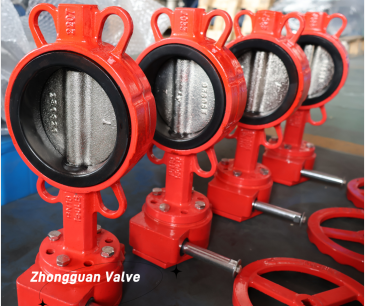

Sellekeskjoone liblikaventiilon sümmeetriliselt kujundatud, klapiplaadi kesktelg langeb kokku torujuhtme teljega. See saavutab tihendamise elastse klapi istme (tavaliselt kummi) surve deformatsiooni abil. Selle struktuur on lihtne ja tootmiskulud on madalad, kuid klapiplaat hõõrub ava- ja sulgemisprotsessi ajal alati klapi istmele, mis on altid kuluma. Ekstsentriline liblikaklapp parandab seda defekti aksiaalse nihke kujunduse kaudu (ühe ekstsentriline, kahekordne ekstsentriline või kolmekordne ekstsentriline): ühe ekstsentriline liigutab pöörlevat võlli tihenduspinna keskjoonest eemale; Double Ecntcric lisab selle alusel aksiaalse nihke; Kolmekordne ekstsentrik kasutab lisaks kaldus pinna tihendamise disaini, võimaldades klapiplaadi kontaktist lahtiühendamist avanemise hetkel, vähendades kulumist märkimisväärselt.
2. jõudluse võrdlus ja rakenduse stsenaariumid
Keskmise joonega liblikaventiil sobib puhta söötme jaoks, nagu vesi ja õhk, rõhuga ≤1,6MPa ja temperatuur alla 120 ℃. Seda kasutatakse tavaliselt veevarustuse ja drenaažisüsteemide ning HVAC süsteemide ehitamisel. Kummiklapi istme eluiga on sagedastes ava- ja sulgemistingimustes umbes 2-3 aastat. Ekstsentrilises libliklapis saab topelt ekstsentriline tüüp käsitseda söötmeid, mis sisaldavad mikroosakesi (näiteks reoveepuhastus), eluiga kuni 5-8 aastat; Kolmes ekstsentrilises tüübis kasutab metalli tihenduspaari (näiteks roostevabast terasest + kõva sulamist), rõhuhinnanguga PN40 ja temperatuuri piir 650 ℃ ning sobib eriti kõrgsurve- ja kõrgtemperatuuriliste töötingimuste jaoks elektrijaamades ja naftakeemiatööstuses, eluiga kuni 10 aastat.
3. mudelivaliku majandusanalüüs
Võttes näiteks DN300 klapi, on keskjoone liblikaventiili hind umbes 2000–5000 jüaani, samas kui kolme suletud ekstsentrilise liblikaventiili hind on koguni 20 000–50 000 jüaani. Arvestades hoolduskulusid: keskjoone klapp võib-olla tuleb tööstuskeskkonnas igal aastal välja vahetada, samas kui kolme suletud ekstsentrilist klappi saab pidevalt kasutada 5 aastat ilma hoolduseta. Tööstussüsteemide jaoks, kus on enam kui 10 000 ava- ja sulgemistoimingut aastas, või tugev keskmine söövitavus, on kolme suletud ekstsentrilise liblikaventiili kogu elutsükli maksumus tegelikult madalam. Tavaliste tsiviilsüsteemide jaoks on soovitatav valida keskjoone tüüp, samas kui pideva toodanguga tööstussüsteemid peaksid tähtsustama kolme suletud disaini. Zhongguani ventiili tooted on optimeeritud disaini ja täpse töötlemise kaudu pikendanud keskjoone libliklapi kasutusaega 5 aastani ning kolme suletud liblikaventiil võib jõuda 15 aastani, vähendades märkimisväärselt kasutajate üldist kasutuskulusid.
