Kuidas pikendatud varrega liblikklapp parandab voolu reguleerimist tööstuslikes torustikes?

Artikli kokkuvõte

Pikendatud varrega liblikklapidkasutatakse laialdaselt kaasaegsetes tööstuslikes torustikes, kus standardventiilid ei suuda tagada piisavat ligipääsetavust ega töömugavust. Nendel ventiilidel on piklik vars, mis võimaldab operaatoritel juhtida voolu ülaltpoolt isoleeritud torustikest, maa-alustest paigaldustest või raskesti ligipääsetavatest kohtadest. See artikkel selgitab, kuidas pikendatud varrega liblikventiilid töötavad, nende konstruktsioonikomponente, eeliseid, levinumaid rakendusi ja peamisi tegureid, mida tööstuslikuks kasutamiseks sobiva ventiili valimisel arvestada. Selged tabelid, struktureeritud jaotised ja praktilised juhised aitavad inseneridel, hankemeeskondadel ja hooldusspetsialistidel mõista, kuidas need ventiilid lahendavad tegelikke tööprobleeme.

Sisukord

• Laiendatud varrega liblikklappide tutvustus
• Kuidas pikendatud varrega liblikklapp töötab
• Peamised struktuurikomponendid
• Peamised eelised tööstuslikes rakendustes
• Tüüpilised tööstusharud ja kasutusjuhtumid
• Tehniliste parameetrite ülevaade
• Kuidas valida õige pikendatud varrega liblikklapp
• Hooldus- ja kasutusnõuanded
• Korduma kippuvad küsimused
• Järeldus

Laiendatud varrega liblikklappide tutvustus

Tööstuslikes torustike süsteemides mängivad ventiilid vedelikuvoolu reguleerimisel, isoleerimisel ja suunamisel üliolulist rolli. Paljude saadaolevate tüüpide hulgas on liblikventiilid hinnatud nende kompaktse disaini, kiire töö ja kulutõhususe tõttu.

Kuid mõnes paigalduses ei saa tavalist liblikventiili isolatsioonikihtide, maa-aluste torude paigutuse või kõrgendatud torujuhtmete tõttu hõlpsasti kasutada. Sellistel juhtudel anLaiendatud varrega liblikklappmuutub eelistatud lahenduseks.

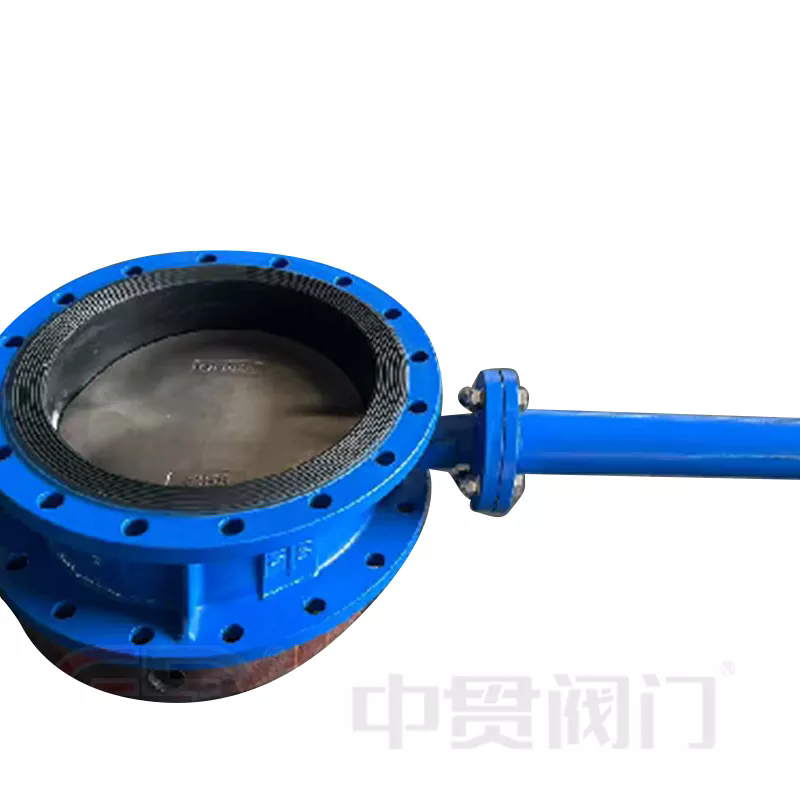

Sellel spetsiaalsel ventiilil on pikem vars, mis ulatub ventiili korpusest välja. Pikendatud vars võimaldab täiturmehhanismil või käepidemel jääda ligipääsetavaks isegi siis, kui klapp ise on paigaldatud rasketesse kohtadesse. Tänu sellele muutub hooldus ja kasutamine oluliselt turvalisemaks ja mugavamaks.

Tootjad naguZhongguanpakkuda projekteeritud pikendatud varrega liblikklappe, mis on loodud vastama tööstuslike torustike, sealhulgas keemiatehaste, veepuhastusrajatiste ja energiainfrastruktuuri nõudlikele nõuetele.

Kuidas pikendatud varrega liblikklapp töötab

Laiendatud varrega liblikklapi tööpõhimõte on sarnane tavapärase liblikklapiga. Peamine erinevus seisneb klapivarre pikkuses.

Klapi korpuse sees pöörleb ümmargune ketas ümber keskvõlli. Kui vars on pööratud, pöörleb ketas, et võimaldada või piirata vedeliku voolu läbi torujuhtme.

Tööprotsess sisaldab tavaliselt järgmisi samme:

1. Täiturmehhanism või käepide pöörab pikendatud varre.
2. Vars kannab pöördemomendi üle klapikettale.
3. Ketas pöörleb klapi korpuses.
4. Vooluvool on olenevalt ketta asendist kas lubatud, drosseldatud või täielikult blokeeritud.

Kui ketas on joondatud torujuhtmega paralleelselt, voolab vedelik vabalt. Torujuhtmega risti pöörates blokeerib ketas voolu täielikult. See veerandpööre võimaldab kiiret ja tõhusat voolu reguleerimist.

Laiendatud vars tagab, et täiturmehhanism jääb isolatsioonikihtidest või maapinnast kõrgemale, võimaldades operaatoritel juurdepääsu juhtimismehhanismile ilma isolatsiooni eemaldamata või torujuhtmeid välja kaevamata.

Peamised struktuurikomponendid

Laiendatud varrega liblikklapp koosneb mitmest võtmekomponendist, mis töötavad koos, et tagada töökindel.

Pikendatud vars on hoolikalt konstrueeritud, et säilitada mehaaniline tugevus ja tagada töö ajal täpne pöördemomendi ülekanne.

Peamised eelised tööstuslikes rakendustes

Laiendatud varrega liblikventiilid pakuvad tavaliste liblikklappidega võrreldes mitmeid praktilisi eeliseid.

• Täiustatud juurdepääsetavus– Operaatorid saavad ilma raskusteta juhtida sügavatesse kaevikutesse või isoleeritud torustike paigaldatud ventiile.
• Täiustatud ohutus– Hoolduspersonal ei pea eemaldama isolatsiooni ega pääse ohtlikele aladele.
• Vähendatud paigalduspiirangud– Klapi ajam võib jääda maapinnast kõrgemale või soojusisolatsioonikihtidest väljapoole.
• Tõhus voolu juhtimine– Veerandpööre võimaldab kiiresti reguleerida voolutingimusi.
• Madalamad hoolduskulud– Lihtsam juurdepääs vähendab seisakuid ja hoolduskulusid.

Need eelised muudavad pikendatud varrega liblikklapid eriti kasulikuks suurtes tööstussüsteemides, kus juurdepääsetavus ja töökindlus on kriitilise tähtsusega.

Tüüpilised tööstusharud ja kasutusjuhtumid

Laiendatud varrega liblikklappe kasutatakse laialdaselt paljudes tööstusharudes, kus torujuhtmete juurdepääsetavus on piiratud.

• Munitsipaalveevarustussüsteemid
• Reoveepuhastusseadmed
• Keemilise töötlemise tehased
• Naftakeemia torujuhtmed
• Kaugküttevõrgud
• Maa-aluse torujuhtme infrastruktuur
• Elektritootmisrajatised

Näiteks kaugküttesüsteemides kaetakse torustikud soojuskadude minimeerimiseks sageli paksu isolatsiooniga. Tavaline klapp mattuks isolatsioonikihtide alla, muutes selle kasutamise keeruliseks. Pikendatud vars lahendab selle probleemi, viies juhtimismehhanismi isolatsioonist kõrgemale.

Tehniliste parameetrite ülevaade

Järgmises tabelis on kokku võetud tööstussüsteemides kasutatavate pikendatud varrega liblikventiilidega seotud tavalised tehnilised parameetrid.

Need parameetrid võivad olenevalt projekti nõuetest ja töötingimustest erineda.

Kuidas valida õige pikendatud varrega liblikklapp

Sobiva ventiili valimine nõuab mitmete tehniliste tegurite hindamist, et tagada usaldusväärne toimimine.

• Torujuhtme sügavus või isolatsiooni paksus– Määrake vajalik varre pikenduspikkus.
• Vedeliku tüüp– Arvestage keemilist sobivust klapimaterjalidega.
• Rõhk ja temperatuur– Veenduge, et klapi nimiväärtus vastaks süsteemi tingimustele.
• Toimimismeetod– Otsustage käsitsi, elektrilise või pneumaatilise juhtimise vahel.
• Hooldus juurdepääsetavus– Hinda paigalduskeskkonda ja teenindusnõudeid.

Koostöö kogenud tootjatega, nagu Zhongguan, aitab tagada, et klapi konfiguratsioon vastab torustikusüsteemi spetsiifilistele insenerinõuetele.

Hooldus- ja kasutusnõuanded

Kuigi liblikventiilid on tuntud oma madalate hooldusnõuete poolest, aitab regulaarne kontroll pikendada kasutusiga.

• Kontrollige tihendeid perioodiliselt, et vältida lekkeid.
• Kontrollige varre joondamist ja määrimist.
• Ketta kleepumise vältimiseks kasutage klappi perioodiliselt.
• Veenduge, et täiturmehhanismi pöördemomendi sätted jääksid spetsifikatsioonide piiresse.
• Jälgige torustiku rõhku, et vältida ventiili komponentide liigset pinget.

Õige paigaldus ja rutiinne hooldus parandavad oluliselt ventiili töökindlust ja vähendavad pikaajalisi kasutuskulusid.

Korduma kippuvad küsimused

1. Miks on mõnede liblikklappide jaoks vajalik pikendatud vars?

Pikendatud vars võimaldab klapi täiturmehhanismil jääda ligipääsetavaks, kui klapi korpus on paigaldatud maa alla, isolatsioonikihtide sisse või raskesti ligipääsetavatesse kohtadesse.

2. Kas varre pikendamise pikkust saab kohandada?

Jah. Enamik tootjaid pakub kohandatud varre pikkusi, mis põhinevad torujuhtme sügavusel, isolatsiooni paksusel ja töönõuetel.

3. Kas pikendatud varrega liblikklapid sobivad kõrge temperatuuriga süsteemide jaoks?

Jah, eeldusel, et on valitud sobivad materjalid ja tihenduskomponendid, mis taluvad töötemperatuuri.

4. Mis vahe on tavalisel liblikventiilil ja pikendatud varrega versioonil?

Peamine erinevus on pikem vars, mis ühendab ventiili ketta täiturmehhanismiga, võimaldades töötada kaug- või kõrgendatud asendist.

Järeldus

Laiendatud varrega liblikventiilid pakuvad tõhusat lahendust tööstuslikele torustikele, kus standardventiilidele ei ole lihtne juurde pääseda. Pikendades varre isolatsioonikihtide või maa-aluste paigalduste kohale, lihtsustavad need ventiilid tööd, suurendavad ohutust ja vähendavad hoolduse keerukust.

Tänu oma kompaktsele struktuurile, tõhusale vooluhulga juhtimisele ja paindlikele paigaldusvõimalustele mängivad pikendatud varrega liblikventiilid tänapäevases torujuhtmeehituses jätkuvalt olulist rolli. Kvaliteetsed tooted, mida valmistavad sellised ettevõtted naguZhongguanaitab tagada usaldusväärse jõudluse paljudes nõudlikes tööstuskeskkondades.

Kui otsite usaldusväärset lahendust isoleeritud torustike, maa-aluste paigalduste või spetsiaalsete voolujuhtimissüsteemide jaoks, on meie insenerimeeskond valmis aitama.Võtke meiega ühendusttäna, et saada lisateavet laiendatud varrega liblikklappide lahenduste kohta ja teada saada, kuidas Zhongguan saab teie projekti toetada.
