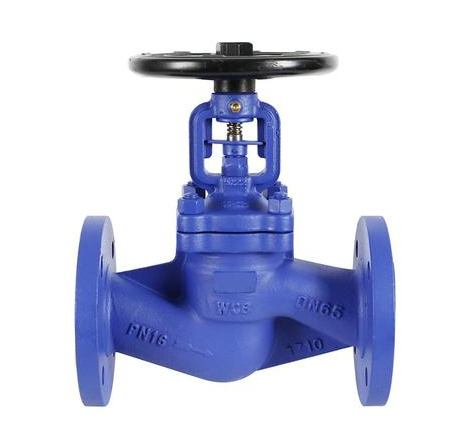

Gofreeritud torupeatuklappon spetsiaalselt loodud stoppklapp. Selle peamine omadus on see, et ventiili varre positsiooni liikuva tihenemise elemendina kasutatakse metallist gofeeritud torude komplekti, pakkudes traditsioonilise pakkimisplokiga võrreldes kahe garantii. See võimaldab sellel näidata olulisi eeliseid paljudes nõudlikes töötingimustes.
Siin on selle peamised eelised:
1. Absoluutne null väline leke (null välist leket)
See on Bellows Stop klapi kõige olulisem ja olulisem omadus.
Traditsioonilised ventiilid: nad tuginevad pakkimise vajutamisele (näiteks grafiit, PTFE), et pitseeridaventiilvars. Aja jooksul kulub pakkimine ja vananeb, põhjustades keskkonna lekke klapi varrest.
Bellows klapp: lõõtsa üks ots keevitatakse klapi varre külge ja teine ots keevitatakse klapi katte külge, moodustades dünaamilise suletud metallbarjääri. Kui klapp avatakse või suletakse, imendub klapi varre üles-alla liikumine lõõtsa laienemise ja kokkutõmbumisega ning sööde on täielikult suletud lõõtsa sisse, välistades põhimõtteliselt lekke võimaluse klapi varre tihendi kaudu. See on ülioluline olukordades, kus on vaja käsitseda mürgiseid, kahjulikke, tuleohtlikke, plahvatusohtlikke, radioaktiivseid või kalleid meediume.
2. suurem ohutus ja keskkonnakaitse
Välise lekke nullväärtuse tõttu suurendab see märkimisväärselt tootmishoone ohutustaset ja keskkonnakaitsevõimalusi.
Personali ohutuse kaitsmine: see väldib ohtu sattunud ohtu sattuda ohtlike kemikaalide või kahjulike gaaside.
Vastavalt rangetele eeskirjadele: vastab rahvusvaheliselt üha rangematele keskkonnakaitseeeskirjadele (näiteks EPA, TA-LUFT) ning tehase tervise-, ohutus- ja keskkonnanõuetele (HSE).
Energia ennetamine jatoodeKaotus: kallite protsessikeskkondade (näiteks kõrge puhtusarja kemikaalide, haruldaste gaaside) puhul tähendab null leket nulljäätmeid.
3. kahesuunaline disain, äärmiselt usaldusväärne
Bellows Stop-klapp võtab tavaliselt kasutusele kahesuhtelise struktuuri "lõõtsa + pakkimine".
Esimene pitser: metallist lõõtsad, mis täidavad peamise tihendusfunktsiooni ja isoleerib söötme.
Teine pitser: traditsiooniline pakkekast. Isegi kui lõõtsad rebenevad ootamatu olukorra tõttu, võib pakkimiskast siiski olla teatud aja jooksul varukoopia pitserina, pakkudes süsteemi hooldamiseks ja väljalülitamiseks puhveriaega, suurendades märkimisväärselt süsteemi ohutuse koondamist.
4. pikem kasutulu
Gofelditud torukonstruktsioon kaitseb sisemist pakkimiskambrit, takistades selle erodeerumist, söövitamist ja keskmise temperatuuri mõjutamist.
Pakkimine hakkab toimima alles pärast seda, kui lõõtsad ebaõnnestuvad. Seetõttu on pakkimise kasutusaega äärmiselt pikk, vähendades märkimisväärselt pakkimise igapäevase hoolduse ja asendamise sagedust ja kulusid.
5. Sobib karmide tingimuste jaoks
Suure vaakumtingimused: traditsiooniliste täiteainete väike leke on kõrge vaakumsüsteemi korral vastuvõetamatu. Lõõtsade iseloomulik absoluutne tihendus muudab selle ideaalseks valikuks kõrge vaakumi ja ülikõrge vaakumsüsteemide jaoks.
Äärmuslikud temperatuurid: metallist lõõtsad (tavaliselt valmistatud roostevabast terasest või sulamitest) võivad taluda laiemat temperatuurivahemikku kui mittemetallilised täiteained ja toimida erakordselt hästi kõrge temperatuuriga tingimustes.
Söövitav sööde: erinevad materjalid (näiteks Hastelloy, Monel jne) saab lõõtsa jaoks valida vastavalt söötme omadustele, et korrosioonile takistada.
6. Vähendage elutsükli kulusid
Kuigi gofreeritud torustikusõjuventiili esialgsed ostukulud on kõrgemad kui tavalisel stoppklapi omal, võib elutsükli üldisest vaatenurgast olla selle kogukulud madalamad.
Madala hoolduskulud: vähendab täiteaine asendamise ning sellega seotud hooldustööjõu ja materiaalsete kulude tõttu väljalülituste arvu.
Madalad ohutuskulud: väldib võimalikke ohutusjuhtumeid, keskkonnareostuse trahve ja lekkest põhjustatud kaotusi.
Madalad tegevuskulud: hoiab ära väärtuslike materjalide kaotamise.
Kokkuvõte ja rakenduse stsenaariumid
Kokkuvõtlikult seisneb gofreeritud torude peatumisventiili põhieelis metallist gofeeritud toru kasutamises, et saavutada klapi tüvi dünaamilise pitseri jaoks absoluutselt null leke, pakkudes seeläbi silmapaistvat ohutust, keskkonnasõbralikkust ja usaldusväärsust.
See on eriti rakendatav järgmistes võtmeolukordades:
Toksilised/väga toksilised kemikaalid: näiteks kloorgaas, fosgeen, vesiniksulfiidid jne.
Tuleohtlikud ja plahvatusohtlikud söötmed: näiteks vesinik, veeldatud naftagaas (veeldatud naftagaasi), kerged süsivesinikud jne.
Tugevalt söövitavad söötmed: näiteks happed, alused jne.
Kõrge vaakumsüsteem: näiteks pooljuhtide, fotogalvaanilise ja kosmosetööstuse alal.
Äärmiselt ohtlik aine: radioaktiivne materjal.
Väärismeedium: vältige toote kadu.
Rangete nõuetega keskkondade jaoks: tehased, mis peavad vastama rangetele heitkoguste standarditele.
Valiku tegemisel tuleks erilist tähelepanu pöörata lõõtsa materjalile, keevituskvaliteedile, väsimuse elueale (tavaliselt nõuab rohkem kui 10 000 ava- ja sulgemistsüklit), samuti tootja kvalifikatsiooni ja kogemusi.
