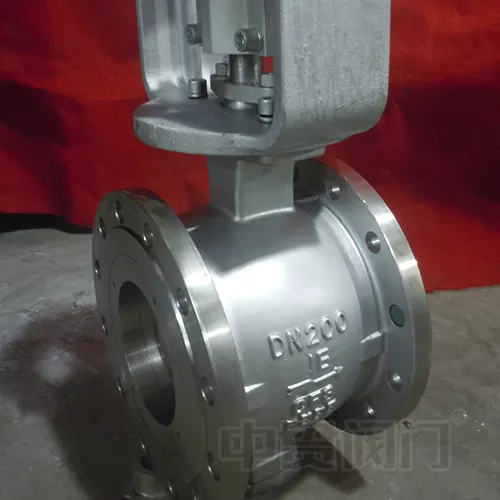

Roostevabast terasest V-pordiga kuulkraan

Zhongguani roostevabast terasest V-porti kuulventiil on suure jõudlusega tööstuslik ventiil, mis on loodud voolu täpseks moduleerimiseks ja raskete kasutustingimuste jaoks. See on valmistatud esmaklassilisest roostevabast terasest ja sisaldab täiustatud V-kuuli geomeetriat ning sobib suurepäraselt söövitavate vedelike, kõrgtemperatuursete ja kõrgsurvesüsteemide ning hõljuvaid osakesi või kiudmaterjale sisaldavate keerukate ainete käitlemisel.

Seda ventiili kasutatakse laialdaselt naftakeemia rafineerimise, energiatootmise, metallurgia töötlemise, toiduainete ja jookide tootmise, ravimitööstuse, tselluloosi ja paberi ning keskkonnakaitse sektorites. See on laialdaselt tunnustatud oma suurepärase tihenduse, erakordse kulumiskindluse ja pikendatud tööea poolest, mistõttu on see kaasaegsetes protsessijuhtimissüsteemides asendamatu komponent.

Disaini põhifunktsioonid ja tehnilised eelised

1. Täpne V-porti kuuli geomeetria täpseks juhtimiseks

Kuuli pinnale töödeldud V-kujuline kontuur võimaldab väga täpseid vooluomadusi, pakkudes nii lineaarseid kui ka võrdse protsendiga juhtimiskõveraid. Üle 100:1 ületava pöördesuhtega klapp sobib ideaalselt rakendusteks, mis nõuavad ranget protsessi reguleerimist, nagu reaktori etteande reguleerimine ja voolusuhte tasakaalustamine.

2. Isepuhastuv lõiketegevus hoiab ära ummistumise

Kui V-porti kuul pöörleb, tekitab V-kujulise sälgu terav serv võimsa nihkeefekti, mis lõikab tõhusalt läbi vedelikuvooga kaasa võetud kiud, paberimassi kiud, suspensioonid ja tahked osakesed. See ainulaadne isepuhastuv toiming hoiab ära kandja kogunemise ja ventiilide kinnikiilumise, pakkudes selget eelist rasketes rakendustes, mis hõlmavad paberivarusid, muda, heitvett ja muid tahkeid aineid sisaldavaid vedelikke.

3. Premium Metallurgy & Advanced Surface Hardening

• Alusmaterjalid: Klappide korpused ja kuulid on saadaval kõrgekvaliteedilise roostevabast terasest, sealhulgas 304, 316 ja CF8M (CF3M), pakkudes suurepärast vastupidavust paljudele söövitavatele ainetele.

• Pinna täiustamine: ülinõudlike tingimuste korral saab tihenduspindu tugevdada volframkarbiidi või keraamiliste katetega, mida rakendatakse suure kiirusega hapnikukütuse (HVOF) termilise pihustustehnoloogia abil. Selle töötlusega saavutatakse pinna kõvadus kuni HRC 65 või kõrgem, parandades märkimisväärselt vastupidavust erosioonile, hõõrdumisele ja määrdumisele ning pikendades kasutusiga mitu korda võrreldes katmata alternatiividega.

4. Mitu tihenduslahendust äärmuslike temperatuuride ja rõhu jaoks

Sõltuvalt teie konkreetsetest teenindusnõuetest pakume erinevaid tihenduskonfiguratsioone:

• Pehme tihend (PTFE/PPL): Ideaalne keskkonnatemperatuuri, madala rõhu ja puhta kandja rakenduste jaoks, saavutades nii madala lekkemäära kui klass VI (nähtav leke puudub).

• Metallist kõvatihend (metallist metallile): Mõeldud kõrgel temperatuuril kuni 450 °C (842 °F), kõrgsurvesüsteemidele ja abrasiivsele kandjale, säilitades stabiilse lekkevõime IV kuni VI klassi tasemel.

• Paindlik grafiitkomposiittihend: Ühendab suurepärase vastupidavuse kõrgele temperatuurile soodsa elastsusega, muutes selle eriti sobivaks auru- ja termoõlisüsteemide jaoks.

5. Standardiseeritud käivitamine ja nutika juhtimise integreerimine

• ISO 5211 nõuetele vastav paigaldusäärik: võimaldab elektriliste, pneumaatiliste või tiguülekandega täiturmehhanismide otsest ja tööriistavaba paigaldamist, mis toetab 4–20 mA analoogsignaale ja digitaalseid siini sideprotokolle (nt Profibus, Modbus ja Foundation Fieldbus), et integreerida sujuvalt automatiseeritud DCS-i ja PLC-juhtimissüsteemidesse.

• Turvaline vars: sellel on väljapuhumiskindel vars, mis on kombineeritud integreeritud piiranguga lukustusmehhanismiga, mis tagab ohutu ja usaldusväärse töö isegi kõrge rõhu all.

6. Mitmekülgsed ühendusmeetodid ja struktuurikonfiguratsioonid

• Ühendustüübid: saadaval äärikuga (RF, FF), plaadi-/kõrvatüüpi, keermestatud (NPT, BSP), pesa- ja põkkkeevitusotstega, mis ühilduvad peamiste rahvusvaheliste torustike standarditega, sealhulgas ANSI, DIN, JIS ja GB.

• Struktuurivalikud: Pakutakse standardse V-pordiga juhtimiskonfiguratsioonis, aga ka kahe istmega tihendiga kahesuunalise sulgemise või kõrgsagedusliku sisse- ja väljalülitamise rattasõidurakenduste jaoks.

Tüüpilised rakendusvaldkonnad ja stsenaariumid

Valiku kiirjuhend – aitab teil valida õige klapi

Täpse klapivaliku hõlbustamiseks soovitame meie tehnilisele meeskonnale esitada järgmised tööparameetrid:

• Kandja omadused: nimi, söövitavus, tahkete ainete sisaldus (tüüp ja kontsentratsioon), viskoossus

• Töötingimused: töörõhu vahemik, temperatuurivahemik, nõutav voolutegur (Cv/Kv)

• Juhtimisnõuded: soovitud vooluomadused (lineaarne/võrdne protsent), täiturmehhanismi tüüp (käsitsi/elektriline/pneumaatiline), juhtsignaali eelistus

• Ühenduse spetsifikatsioonid: ääriku nimiväärtus, torude ajakava, otsaühenduse tüüp

Meie kogenud inseneritöötajad pakuvad tasuta suuruse arvutamist ja kohandatud lahenduste projekteerimisteenuseid, et tagada teie konkreetse rakenduse jaoks klapi optimaalne jõudlus.

Kvaliteedi tagamine ja tootmisstandardid

• Vastavus: valmistatud vastavalt rahvusvaheliselt tunnustatud standarditele, sealhulgas ISO 9001, API 6D, API 607 ​​(tulekindel) ja GB/T 12237.

• Range testimine: iga klapp läbib 100% hüdrostaatilise rõhu testimise, pesa lekkekontrolli ja materjali spektraalanalüüsi, et tagada defektideta tarnimine.

• Jälgitavus: Kvaliteediarvestuse jaoks säilitatakse materjali täielik jälgitavus ja põhjalik kontrollidokumentatsioon.

Müügijärgne teenindus ja garantiikohustus

1. Garantiiaeg: 12 kuud alates kasutuselevõtu kuupäevast, mis hõlmab tootmisdefekte.

2. Eluaegne tehniline tugi: tasuta juurdepääs meie insenerimeeskonnale tõrkeotsingu, hooldusjuhiste ja varuosade soovituste saamiseks kogu klapi kasutusaja jooksul.

3. Hädaolukorrale reageerimine: prioriteetne 48-tunnine kohapealne või kaugtugi kriitiliste süsteemitõrgete korral.

Miks valida Zhongguan?

• 18+ aastat spetsialiseeritud ventiilide valmistamise kogemust

• Eksporditakse enam kui 30 riiki viiel kontinendil

• Täielik kohandamisvõimalus – soovi korral on saadaval mittestandardsed suurused, erisulamid ja kohandatud katted

• Range protsessikontroll koos täielikult dokumenteeritud kvaliteedi jälgitavusega

• Konkurentsivõimeline hinnakujundus otse tehase tarnega – ilma vahelisadeta

Zhongguan Valve – täppistehnika igaks vooluprobleemiks.

Üksikasjalike tehniliste andmelehtede, CAD-jooniste või isikupärastatud valikuabi saamiseks võtke kõhklemata ühendust meie müügimeeskonnaga. Ootame teiega pikaajalise partnerluse loomist.
