Keel

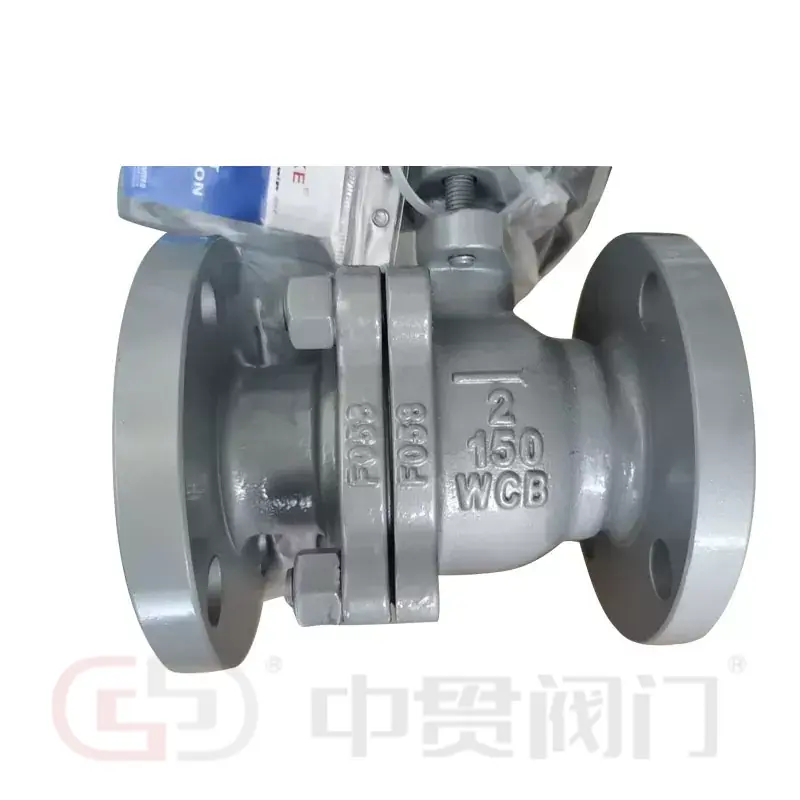

Klapi peamise survet sisaldava korpuse jaoks on kasutatud WCB süsinikterast. Seda materjali kasutatakse tavaliselt tööstuslikes vee-, õli- ja auruteenustes, kus süsinikteras ühildub töökeskkonnaga. Zhongguan loetleb ka LCB ja WCC alternatiivsete kerematerjalidena, võimaldades materjalide valikul kajastada kasutustemperatuuri, mehaanilisi nõudeid ja projekti spetsifikatsioone.
Peamised ehitusdetailid hõlmavad järgmist:
ASTM A216 WCB valatud süsinikterasest peamiste survet sisaldavate komponentide jaoks.
Kuul liigub veidi diferentsiaalrõhu all, surudes vastu allavoolu asuvat istet, et luua sulgtihend.
PTFE, R-PTFE, PEEK ja PPL on loetletud erinevate tihendus- ja töönõuete jaoks.
Saadaval on valikud SS304, SS316 ja 13Cr.
Põhi- ja lisakorpus on ühendatud poltidega, võimaldades hoolduse ajal juurdepääsu sisemistele komponentidele.
Süsinikterasest korpuse ja valitud sisemiste materjalide kombinatsioon muudab WCB äärikuühendusega ujuva kuulventiili sobivaks ühilduva tööstusliku kandja jaoks, kus on vaja töökindlat sulgemist ja praktilist hooldust.
Äärikuga otsad tagavad poltühenduse sobivate torujuhtme äärikutega. Zhongguan loetleb RF-, FF- ja RTJ-tihenduspinna valikud, et vastata erinevatele torustiku spetsifikatsioonidele. Need konfiguratsioonid toetavad paigaldusplaneerimist tööstusprojektides, eeldusel, et klapiääriku mõõtmed, rõhuklass ja pind vastavad ühendatud seadmetele.
Loetletud suurus- ja rõhuvahemikud hõlmavad mitut torujuhtme konfiguratsiooni. Klassireitingud ja PN-reitingud kuuluvad erinevatesse tähistussüsteemidesse ja neid ei tohiks käsitleda vahetult vahetatavatena ilma kehtivaid standard- ja projekteerimistingimusi kontrollimata.
Materjalide ühilduvus ja rõhu-temperatuuri piirid määravad, kas klapp sobib konkreetseks teenuseks. WCB süsinikteras sobib üldiselt kokkusobivate vee-, õli- ja aururakendustega, samas kui istme materjal mõjutab tihendusvõimet valitud töötingimustes.
Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
Sisse-välja isoleerimine ühilduvas nafta- ja gaasiteenuses, mis vastab kindlaksmääratud rõhu-, temperatuuri- ja keskkonnanõuetele.
Ühilduvate protsessivedelike isoleerimine. Söövitavad ained nõuavad korpuse, kuuli, varre ja istme ühilduvuse hoolikat hindamist.
Vee- ja aurutorustik, kus valitud klapimaterjalid ja rõhu-temperatuuri väärtused vastavad süsteeminõuetele.
Torujuhtmete isoleerimine tööstuslikes veesüsteemides, materjali valikul lähtudes veekeemiast ja töötingimustest.
Korduv avamine ja sulgemine ühilduvates protsessiliinides, kusjuures valikul arvestatakse töösagedust ja hooldusnõudeid.
Kaasasolev tooteteave annab maksimaalse temperatuuri425 °Ckirjeldatud klapi jaoks, kuid seda arvu ei tohiks tõlgendada kui lubatud temperatuuri iga rõhuklassi või iga istmematerjali puhul. PTFE-l, R-PTFE-l, PEEK-il ja PPL-il on erinevad temperatuuri- ja kasutusomadused. Lõplik lubatud tööpiirkond sõltub kogu klapi konfiguratsioonist.
Ujuvkuuli mehhanism tugineb diferentsiaalrõhule, et suruda kuuli allavoolu istme poole. See kontakt aitab moodustada sulgetihendit, samas kui istme valitud materjal määrab selle sobivuse keskkonnale ja töötemperatuurile.
Kaheosaline poltidega korpus võimaldab hoolduseks juurdepääsu sisemistele komponentidele. Olenevalt ehitus- ja hooldusprotseduurist saab korpuse avada, et kontrollida või vahetada töökõlblikke osi, ilma kogu torustiku koostu lahti võtmata. Enne hooldust on vajalik isoleerimine, rõhu vähendamine ja ohutu käsitsemine.
Täiendavad projekteerimis- ja hankekaalutlused hõlmavad järgmist:
Loetletud on väljapuhumisvastane varre konstruktsioon, mis aitab vältida varre väljaviskamist ebatavalistes rõhutingimustes.
Pneumaatilise või elektrilise täiturmehhanismi paigaldamiseks on saadaval ISO 5211 kinnitusega ühilduv kõrge platvormiga konfiguratsioon.
Soovimatu käsitsi kasutamise vältimiseks saab määrata lukustuskäepideme.
Ääriku pealispind, puurimine, rõhuklass, näo mõõtmed ja täiturmehhanismi liidesed peavad vastama projekti torustiku ja juhtimisnõuetele.
Tuleohutus ja antistaatilisus ei ole kaasasolevate spetsifikatsioonidega kindlaks määratud. API 6D ja ASME B16.34 on loetletud disainistandarditena ning API 598 on loetletud testimisstandardina; need viited üksi ei kinnita tuleohutust ega antistaatilist konstruktsiooni.
Täiendavaid turvaelemente vajavate projektide puhul vajavad järgmised punktid spetsiifilist tehnilist dokumentatsiooni:
Tuleohutu jõudlus:Kontrollige kohaldatavat tulekatsestandardit ja seda toetavat katsearuannet või sertifikaati.
Antistaatiline konstruktsioon:Kontrollige, kas antistaatiline seade on lisatud ja kas selle toimivust on testitud.
Rõhu ja lekke testimine:Kinnitage kohaldatav katsemenetlus, rõhk, vastuvõtukriteeriumid ja ülevaatusdokumendid.
Materjali jälgitavus:Määrake kindlaksmääratud kere, kuuli, varre ja istme materjalid tellimuse dokumentatsioonis.
Tööpiirangud:Määrake valitud suuruse, rõhuklassi ja istmekombinatsiooni jaoks lubatud rõhk ja temperatuur.
Need kontrollid on eriti olulised süsivesinike, kõrge temperatuuriga torustike ja määratletud ohutusnõuetega paigaldiste puhul.
Zhongguan opereerib ventiilide tootmisbaase Tianjinis, mis asutati 2016. aastal, ja Oubeis, Yongjia, Wenzhou, kusZhejiang Zhongguan Valve Manufacture Co., Ltd.asutati aastal 2019. Ettevõttel on klapitööstuses rohkem kui 19 aastat kogemust.
Tootmisseadmete hulka kuuluvad ventiilide rõhu testimise masinad, klapipesa paigaldusseadmed, võlli-hülssliitmikud ja märgistusmasinad. Zhongguan omab oma klapitoodete ISO-sertifikaate ja pakub WRAS-sertifikaadiga istmeid kohaldatavatele liblikventiilidele. Vaadake üle meietunnistusedjakooperatiivsed juhtumidtäpsemalt.
jaoksWCB ujuv kuulkraan äärikuühendusega, valiku üksikasjad hõlmavad WCB-, LCB- või WCC-korpuse materjali, suurusvahemikku DN15–DN600, surveklassi, RF/FF/RTJ-ääriku ja istme materjali. Seotud valikud samaskuulventiilsaadaval on ka pere. Zhongguan teeb koostööd ka Vietnami, Malaisia ja Singapuri inseneriettevõtete ja müüjatega.
WCB on valatud süsinikterasest materjal, mida kasutatakse paljudes tööstuslikes torustike rakendustes. Kaasasolevas teabes on selle klapi maksimaalne temperatuur 425 °C, kuid lubatud töötemperatuuri tuleb hinnata koos rõhu, istme materjali ja kogu klapi konfiguratsiooniga.
Sobivus sõltub keemilisest koostisest, kontsentratsioonist, temperatuurist ning kere ja sisemiste materjalide sobivusest. Roostevabast terasest kuuli või varre valikud ei tõenda iseenesest, et kogu klapp sobib söövitavale keskkonnale.
Esitage nimiläbimõõt, rõhuklass, ääriku pind, töökeskkond, rõhu- ja temperatuuritingimused, istme eelistus ning käsitsi või automatiseeritud töönõuded. Samuti tuleks märkida kõik tuleohutu, antistaatilise või projektipõhise testimise nõuded.
