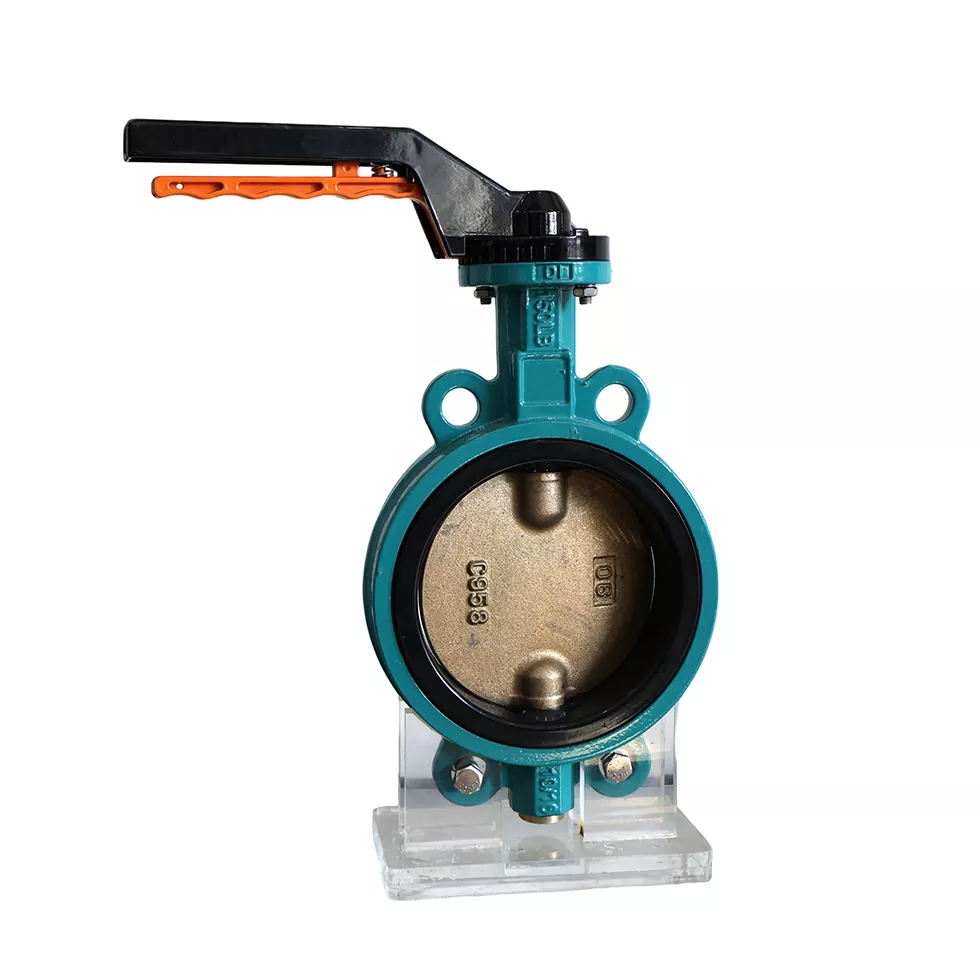

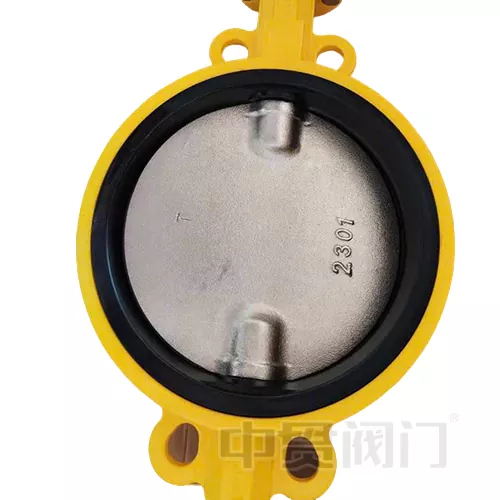

Poolelapse disain liblikaventiil

Poolelapsise disainiga liblikaventiilil on lihtsalt üks erinevus teise tavalise liblikaventiiliga, sellel vartes on kaks etappi, võib ka nimetada jagatud klapi võll, see tähendab ristlõike vähendamist ja suuremat tähtsust KV väärtusele. Kui otsite oma tööstuse või projektide jaoks seda tüüpi ventiili, on pool tüvi liblikaventiil hea valik, iga osa materjal ja varre ülemine äärik või kuju, seda kõike saab kohandada.

Jõudlushüvitised ja kohaldatavad piirid

1. ökonoomne ja hõlpsasti hooldatav:

Poole tüvi liblikaventiili tootmiskulud on ainult 70% täisvarre liblikaklapi omast ja alumise täitekasti hooldamist pole vaja hooldada;

2. Madalapinge stsenaariumide optimeerimine:

Töörõhk≤ pn16, rakendatav temperatuur -10 ° C ~ 120 ° C (EPDM -tihend) / -20 ° C ~ 80 ° C (NBR -tihendus);

Voolukoefitsiendi CV väärtus on 40% suurem kui sama läbimõõduga väravaventiil ja rõhukaotus on ≤ 0,2 bar (voolukiirusel 2 m/s).

3. Paigaldamise paindlikkus:

Pool varre liblikaventiili saab paigaldada horisontaalselt või vertikaalselt ning klapi korpust saab valida malmist (GGG50) või roostevabast terasest (CF8M);

Klippide kujunduse kohandamine torujuhtme renoveerimise projektidega piiratud ruumiga (nt seadmeruumi torujuhtme laiendamine).

4. Tüüpiline meedia ühilduvus:

a. Puhas vesi, ringlev jahutusvesi, madala rõhuga auru (≤1,6MPa);

b. b.neutraalsed õlid (viskoossus ≤220cst), õhk ja muud mittekorsatiivsed gaasid;

c. C.LOW ACIDE ja LEALKALIIN VEETED (pH 5 ~ 9) kontsentratsioon
