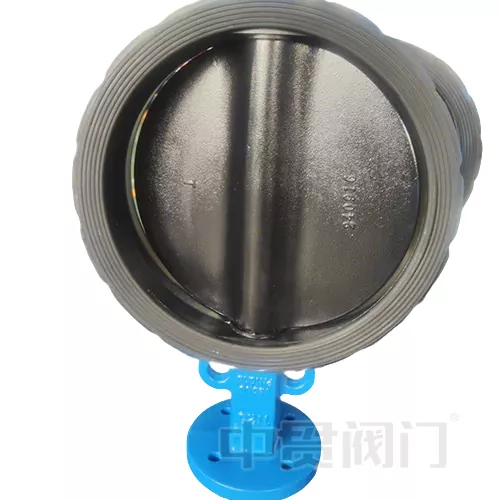

EN593 Design Standard liblikaventiil

EN593 disainistandardi olulise spetsifikatsioonina tööstuskeskkondade valdkonnas pakub süstemaatilist raamistikku metallist liblikaventiilide projekteerimiseks, valmistamiseks ja katsetamiseks. Selles artiklis analüüsitakse sügavalt standardi põhinõudeid ja uurib tööstusstsenaariumides sellele standardile vastavaid liblikaventiilide tehnilisi eeliseid (EN 593 Design Standard Butterfly klapp).

EN593 standardi põhispetsifikatsioonid

EN593 töötas välja Euroopa Standardimiskomisjon (CEN) ja see on kohaldatav metallist liblikaventiilide kujundamisel ääristatud või tagumikuga keedetud torustikusüsteemides, hõlmates eraldamist, reguleerimist ja juhtimisfunktsioone. Selle tehnilised esiletõstmised hõlmavad järgmist:

Rõhk ja suuruse vahemik:

1. nominaalne rõhk (PN): 2,5 kuni 40 baari; Ameerika standardklass (klass): 150–300;

2. nominaalne läbimõõt (DN): DN20 kuni DN2400, maksimaalse toega 2,4-meetrise läbimõõduga (DN2400);

3. Spetsiaalsed rakendused (näiteks protsessi juhtimine) nõuavad viidet EN1349 ja EN60534-2-1 lisastandarditele.

Materiaalsed ja struktuurinõuded:

1. Klapi korrosioonikindlast metallist (näiteks süsinikteras, roostevabast terasest või dupleksiterasest) ja vastama EN 10204 materjali sertifikaadile;

2. klapi vartel ja liblikaplaadil peavad olema väändetugevus ning klapi istme tihend tuleb kohandada pehme tihendiga (EPDM/FKM) või metallist metallist kõva tihendiga;

3. Äärikuühenduse mõõtmed järgivad rangelt EN 558 standardi, et tagada globaalne vahetatavus.

Jõudluskatsete spetsifikatsioonid:

1. tihenduskatse: vastavalt ISO 5208 standardile saavutatakse null leke 1,1 -kordse rõhuga rõhu korral;

2. operatsioonimomendi kontrollimine: Pärast ajami paigaldamist peab see läbima 1000 ava- ja sulgemistsükli testid ning pöördemomendi kõikumine on ≤5%;

3. Rõhutugevuse test: klapi korp

OLEN593 Design Standard Butterfly klapp järgige rangelt neid standardeid, kui vajate muud standardit, võtke meiega ühendust.

Tehnilised eelised

Tehnilised eelised:

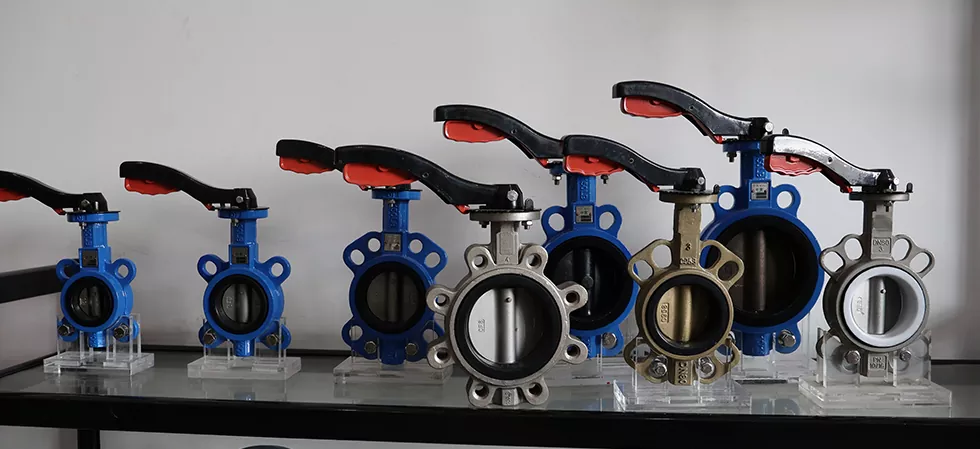

Liblikaventiil, mis vastab standardile EN593 (EN593 Design Standard Butterfly klapp), toimib hästi järgmistes stsenaariumides:

Kohanemisvõime karmide meediumitega:

1. liblikaplaadi pinda optimeerides halari, ptfe või metalliplaatimisega, talub tugevat hapet, kõrge temperatuuriga auru ja abrasiivse granuleeritud söötme13;

2. Näiteks saab DN1600 klapp taluda H2S korrosiooni 150 ℃ ja PN16 tingimustes pikka aega naftakeemilise taime väävli taastumissüsteemis.

Suure efektiivse tihendamise disain:

1. kahesuunaline tihendusstruktuur (kahekordne ekstsentriline või kolmekordne ekstsentriline) vähendab avamise ja sulgemise hõõrdumist ning laiendab klapi istme eluiga;

2. Pehmete tihendi klapi istme lekketase jõuab VI klassi (mullitaseme tihend) ja kõva tihedus vastab tuleohutuse standardile (API 607).

Intelligentne uuendamise potentsiaal

1. standardiseeritud ISO5211 ruutvõlli liides (F05-F25) toetab elektriliste/pneumaatiliste ajamite kiiret integreerimist;

2. Asjade tööstusliku internetiga (IIOT) saab reaalajas jälgida klapi pöördemomenti, temperatuuri ja lekkehoiatuse andmeid.
