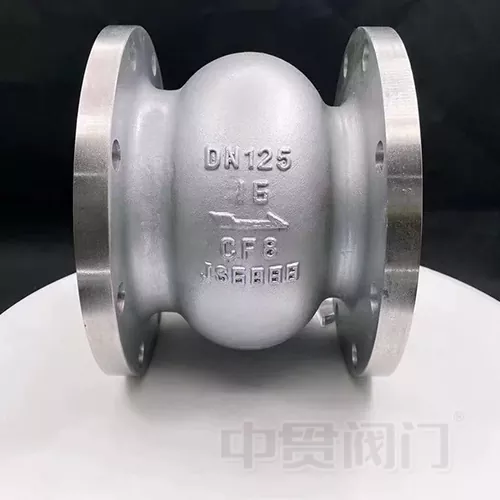

Tõste tüübi tagasilöögiklapp

Tõstetüübi kontrollklapp on automaatne ventiil, mille põhifunktsioon on võimaldada keskkonna ühesuunalist voolu ja takistada tagasivoolu. Seda kasutatakse laialdaselt erinevates tööstuslikes ja munitsipaaltorusüsteemides ning see on võtmekomponent süsteemi rõhu stabiilsuse ja seadmete ohutuse tagamiseks.Zhongguani klapp, 19 aastat ventiilidele spetsialiseerunud tootja, toodab lifti tagasilöögiklappe, mis vastavad rangelt rahvusvahelistele standarditele. Kasutades oma tarneahela eeliseid kogu Hiinas, valib ettevõte kvaliteetseid materjale, mis sobivad erinevateks töötingimusteks, tasakaalustades struktuurilise ratsionaalsuse ja kasutusmugavuse. Kliendi konkreetsete vajaduste rahuldamiseks on saadaval kohandatud spetsifikatsioonid.

Meie tõstekontrollventiilid kasutavad vertikaalselt liikuvat klapiketta struktuuri, mis välistab üleliigse disaini ja optimeerib voolutee paigutust. Võrreldes traditsiooniliste tagasilöögiklappidega pakuvad need täpsemat avamis- ja sulgemisreaktsiooni, stabiilsemat tihendusjõudlust ja väiksemat voolutakistuse kadu. Need sobivad erinevatele keskkondadele, sealhulgas vesi, aur, õli ja söövitavad vedelikud, muutes need üheks kõige kuluefektiivsemaks tagasilöögiklappiks turul.

Toote tööpõhimõte

Zhongguani klapi tõstetüübi kontrollklapp töötab vedeliku rõhu ja mehaanilise struktuuri sünergilise mõju alusel. See saavutab automaatse avamise ja sulgemise juhtimise ilma käsitsi või välise jõuta. Konkreetne protsess on järgmine:

1. Edasivool: kui keskkond liigub mööda torujuhet edasi, ületab vedeliku rõhk klapiketta raskuse ja vedrujõu, surudes klapi ketast vertikaalselt ülespoole, luues sujuva voolutee klapipesa ja klapiketta vahel, võimaldades keskkonnal sujuvalt läbida;

2. Vastupidine väljalülitus: kui keskkonnavool peatub või ilmneb vastupidine voolutrend, kaob vedeliku rõhk. Oma raskuse ja vedru taastava jõu koosmõjul laskub klapiketas kiiresti ja vertikaalselt alla, sobides tihedalt vastu klapipesa, et saavutada tihendus ja vältida keskkonna tagasivoolu.

3. Stabiilsuse garantii: Vedruga konstruktsioon kiirendab klapiketta sulgemiskiirust, vähendab veehaamrit ja väldib klapiketta ja klapipesa kokkupõrgetest põhjustatud kulumist, pikendades toote eluiga ja tagades torustikusüsteemi pikaajalise stabiilse töö.

Toote põhiomadused

Seame järjekindlalt esikohale tegelikud töötingimused, kaasates oma tõstetüüpi tagasilöögiklappide projekteerimisele ja tootmisele mitmeid praktilisi tehnoloogiaid. Selle tulemuseks on järgmised põhiomadused, mis eristavad neid tavalistest sarnastest toodetest:

• Täpne avamine ja sulgemine: lineaarne aksiaalne tõstekonstruktsioon tagab kiire avanemis- ja sulgemisreaktsiooni, välistades ummistumise ja viivituse, kõrvaldades tõhusalt veehaamri ja muutes selle sobivaks pumba sagedaste käivitus-seiskamistoimingute jaoks;

• Usaldusväärne tihendus: kasutades metall-elastomeeri komposiittihenduspinna konstruktsiooni, on tihendusvõime stabiilne, pikaajaline lekkekontroll alla 0,01 l/min·m ja kulumismäär palju madalam kui traditsioonilistel tagasilöögiklappidel;

• Madal voolutakistus: optimeeritud voolukanali disain vähendab takistuse kadu kandja voolu ajal, kusjuures rõhukadu ei ületa nimivoolul 0,15 baari, aidates kaasa süsteemi energia säästmisele ja tarbimise vähendamisele;

• Mugav hooldus: Modulaarne konstruktsioon välistab vajaduse toruäärikuid tavapäraseks hoolduseks lahti võtta. Tehnikud saavad teha üle 90% hooldustöödest läbi ülemise kontrollpordi, lühendades oluliselt hooldusaega ja vähendades hoolduskulusid;

• Lai ühilduvus: materjale ja spetsifikatsioone saab kohandada nii, et need kohaneksid erinevate rõhu-, temperatuuri- ja kandjatingimustega, hõlmates erinevaid nimiläbimõõte vahemikus DN15 kuni DN300 ja rõhku vahemikus 1,6 MPa kuni 4,0 MPa, mis vastab mitme välja hankevajadustele.

Toote tehnilised eelised

I. Struktuuridisaini eelised

Meie tõstetüüpi tagasilöögiklappide konstruktsioon koos 19-aastase tööstuskogemuse ja erinevate töötingimuste tagasisidega on läbinud mitmemõõtmelise optimeerimise, mille tulemuseks on erinevad tehnilised eelised:

Lineaarne avamis- ja sulgemisstruktuur: kasutades klapiketta aksiaalset tõstekonstruktsiooni, võrreldes traditsiooniliste tagasilöögiklappidega, kõrvaldab see tõhusalt veehaamri. Eksperimentaalne kontrollimine näitab, et DN200 torujuhtmesüsteemis võib see vähendada veehaamri rõhukõikumisi 62%, kaitstes torustikke ja seadmeid löögikahjustuste eest;

Moodulkoost: klapi korpus, klapiketas, vedru ja muud komponendid on modulaarse konstruktsiooniga, mis tagab montaaži täpsuse ja mugava lahtivõtmise. See mitte ainult ei hõlbusta tootmise testimist, vaid pakub ka mugavust hilisemaks hoolduseks, vähendades hooldusraskusi ja tööjõukulusid;

Kergekaalu optimeerimine: tagades konstruktsiooni tugevuse, on ventiili korpuse seina paksuse disain optimeeritud, et vähendada toote kaalu, hõlbustades transportimist ja paigaldamist, vähendades samal ajal ka torustiku koormust, muutes selle sobivaks spetsiaalsete paigaldusstsenaariumide jaoks, nagu kõrged kõrgused ja kitsad ruumid.

II. Materjali valiku eelised

Zhongguan Valve kasutab oma integreeritud tarneahelat Põhja- ja Lõuna-Hiinas, et valida erinevatel töötingimustel põhinevad sobivad materjalid, tagades oma tõstetüübi kontrollklappide vastupidavuse ja kohandatavuse. Materjalide konkreetsed rakendused on järgmised:

Tavalised töötingimused: kasutatakse QT400-15 kõrgtugevat malmi ja 2Cr13 roostevaba terast, mis pakuvad kõrget kulutõhusust, korrosioonikindlust ja kulumiskindlust ning sobivad vee, auru ja tavaliste õlikeskkondade jaoks.

Söövitavad töötingimused: kasutatakse ZG1Cr18Ni9Ti roostevaba terast, mis pakub tugevat vastupidavust kloriidioonide, lämmastikhappe ja muude söövitavate ainete suhtes ning sobib merevee magestamise, keemilise korrosiooni torujuhtmete ja muude stsenaariumide jaoks.

Kõrge temperatuuri ja kõrgsurve töötingimused: kasutatakse kõrgtemperatuurikindlaid sulamimaterjale, mille temperatuuritaluvus on kuni 300 ℃ ja rõhukindlus kuni 4,0 MPa, mis sobib elektrijaamade, katelde ja muude rakenduste kõrge temperatuuri ja kõrgsurve torujuhtmesüsteemide jaoks.

Kõik materjalid läbivad range füüsikalise ja keemilise testimise, et tagada vastavus standarditele, tagada toote kvaliteet alates allikast, pikendada toote eluiga, vähendada asendamise sagedust ja vähendada klientide pikaajalisi hankekulusid.

III. Tootmisprotsessi eelised

Meil on kaks peamist tootmisbaasi Tianjinis ja Wenzhous, mis on varustatud täiustatud CNC-töötlus- ja testimisseadmetega. Kasutame standardiseeritud tootmisprotsesse, et tagada iga tõstetüübi kontrollklappide ühtlane kvaliteet:

Täppistöötlus: peamised komponendid, nagu klapipesad ja klapikettad, on täppistöödeldud CNC-treipinkidel, tagades suure töötluse täpsuse ja tiheda tihendi, vähendades lekkeohtu.

Range testimine: oleme loonud kõikehõlmava testimissüsteemi alates tooraine kontrollist saabumisel ja pistelistest kontrollidest tootmise ajal kuni valmistoote hüdrostaatilise testimiseni ja õhutiheduse testimiseni. Iga samm vastab standarditele ja kvalifitseerimata toodete tehasest väljaviimine on rangelt keelatud.

Standardne tootmine: valmistame vastavalt standarditele nagu GB/T 12235-2022 ja API 6D, tagades ühilduvuse tavapäraste rahvusvaheliste spetsifikatsioonidega. See hõlbustab kliendi olemasolevate seadmete väljavahetamist, vähendades hanke- ja asenduskulusid.

Toote rakendamise stsenaariumid

Zhongguani ventiili tõstetüüpi tagasilöögiklappe saab nende laialdase kohanemisvõimega rakendada torusüsteemidele mitmes valdkonnas, hõlmates tööstus-, munitsipaal- ja keskkonnasektoreid. Konkreetsed rakendusstsenaariumid on järgmised:

I. Tööstussektor

Naftakeemiatööstus: sobib torujuhtmetele, mis transpordivad toornaftat, rafineeritud naftat ja keemilisi tooraineid, vältides tagasivoolu, mis võib kahjustada seadmeid, jäätmematerjale ja tagada tootmise ohutus;

Energiatööstus: kasutatakse katelde toitevees, jahutusvees ja aurutorustikes soojus- ja hüdroenergia tootmissüsteemides, vältides meediumi tagasivoolu ja tagades generaatoriüksuste stabiilse töö;

Metallurgiatööstus: sobib metallurgia reovee ja kõrge temperatuuriga suitsugaaside töötlemise torustike jaoks, on vastupidav söövitavale keskkonnale ja teatud temperatuuridele, tagades metallurgiaprotsesside sujuva edenemise.

II. Munitsipaal- ja avalike teenuste sektor

Veepuhastus: kasutatakse veevärkide ja reoveepuhastite veevarustus- ja drenaažitorustikes ning kemikaalide doseerimistorustikes, et vältida reovee tagasivoolu ja puhta vee saastumist, tagades veepuhastussüsteemi stabiilse töö.

Munitsipaalküte: kohandatud linna tsentraliseeritud küttetorustike jaoks, et vältida kuuma vee tagasivoolu, tagades stabiilse kütte rõhu ja parandades kütte efektiivsust.

Ehitise veevarustus ja drenaaž: kasutatakse kõrghoonete veevarustussüsteemides ja tuletõkketorustikes, et vältida torustiku rõhukõikumistest põhjustatud keskkonna tagasivoolu, tagades hoone vee- ja tuleohutuse.

III. Erilised töötingimused

Merevee magestamine: valmistatud korrosioonikindlast roostevabast terasest, sobib merevee ja magestatud vee transporditorustike jaoks, on vastupidav kõrge soolsusega keskkonna korrosioonile, tagades stabiilse magestamisprotsessi.

Madala temperatuuriga töötingimused: kohandatud madala temperatuuriga kohandatavad tooted, mis sobivad madala temperatuuriga keskkondades -40 ℃ kuni 0 ℃, mida kasutatakse külmaahela ja madala temperatuuriga vedeliku transporditorustikes, tagades normaalse tagasivoolu vältimise funktsiooni.

Sagedased käivitus-seiskamistingimused: kohandatud torujuhtmesüsteemidele, kus pump on sageli käivitatud, nagu tsirkuleerivad veesüsteemid ja avariiveevarustussüsteemid, kiire avanemis- ja sulgemisreaktsiooniga, vähendades veehaamri mõju.
