Keel

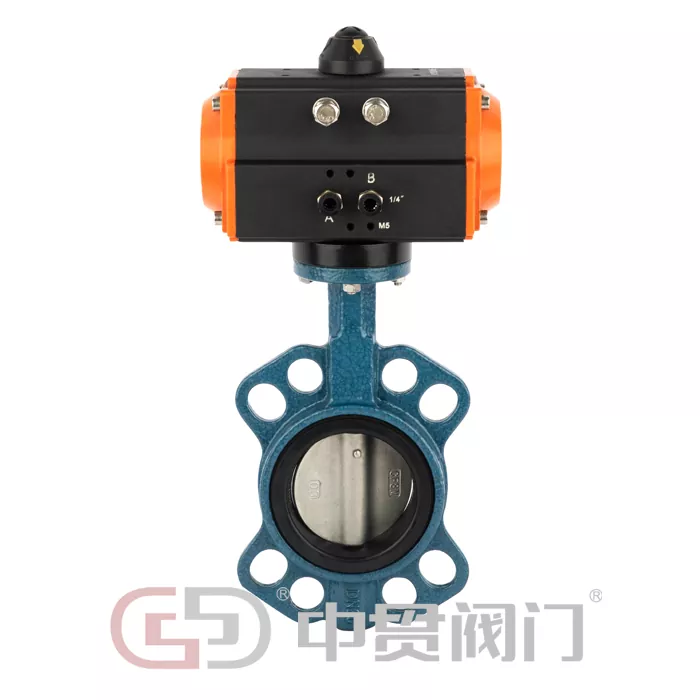

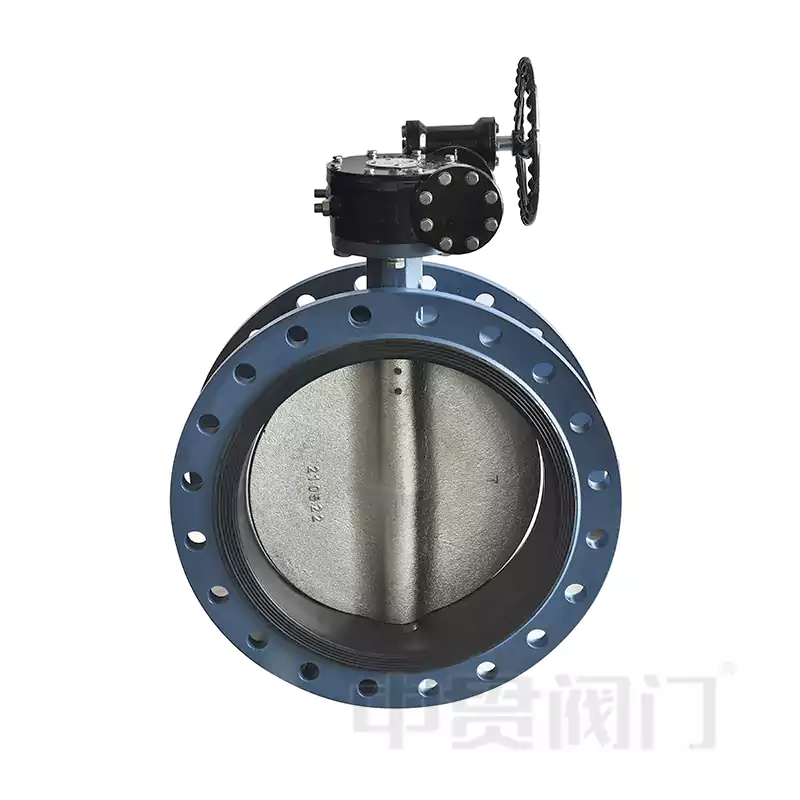

Kontsentriline liblikaventiil on teatud tüüpiliblikaventiilsümmeetrilise disainistruktuuri ja odavate kuludega. Kontsentrilise liblikaklapi klapi varre telg langeb kokku klapi korpuse keskjoonega ning klapiplaat on kettakujuline ja paigaldatud torustiku teljega risti. EPDM, FKM, PTFE, NBR kasutatakse tavaliselt liblikaklapis.
Tööpõhimõte
Kontsentrilise liblikaventiili tööpõhimõte põhineb 90 ° pöörlemisel. Kui klapiplaat pöörleb keskelje ümber, et see oleks torujuhtmega paralleelne, on klapp avatud olekus; Kui see pöörleb vertikaalsesse asendisse, on klapp suletud. Tihend sõltub klapi istme materjali elastsest deformatsioonist ja sobib tihedalt klapiplaadiga.
Seda kajastati:
1.Kosk-efektiivne: lihtne struktuur, madalad tootmiskulud ja kulutõhus vedeliku juhtimislahus.
2. Valgus ja paindlik: sama kaliibri kaal on tavaliselt ainult kolmandik väravaklapi omast, muutes paigaldamise ja hoolduse mugavamaks.
3. Hea madalrõhu tihendamine: eriti sobib vee- või õhukeskkonnale PN16 ja allapoole rõhutaset ja normaalseid temperatuuritingimusi.
Kuid sellel on oma piirang:
1. Suure kulumine: kuna klapiplaat ja klapi iste on ava- ja sulgemisprotsessi ajal alati kontaktis, võib pikaajaline kasutamine hõlpsalt põhjustada tihenduspinna kulumist.
2. Liimitud temperatuur ja rõhutakistus: Pehmed tihendusmaterjalid (näiteks kumm) ei sobi kõrge temperatuuri (> 150 ℃) ega kõrgrõhu tingimuste jaoks ning on altid vananemisele ja deformatsioonile.
3. Mitte sobiv osakesi sisaldava söötme jaoks: tahked osakesed võivad klapi istet kriimustada ja mõjutada tihendusfekti.
Seega kontsentrilineliblikaventiilidkasutatakse tavaliselt veesöötmes või mõnes happelises ja leelis, rõhku PN 16 -s. Kui te kõhklete istmevalikust, võite meiega ühendust võtta keskmise ja temperatuuriga. Meie tehnikameeskond valib teie projekti jaoks sobiva materjali.
