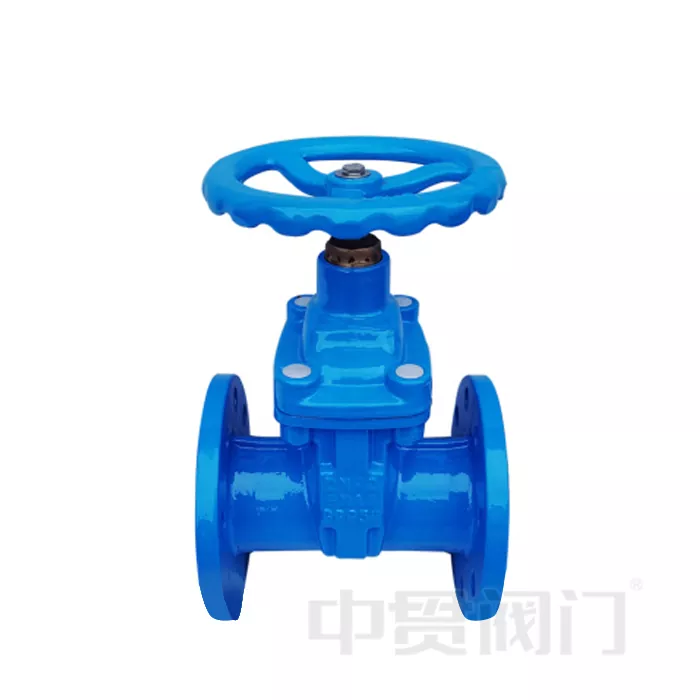

Mittetõusva varre konstruktsiooniga elastne istme väravaklapp

Varjatud varre konstruktsioon: klapivarre mutter on ühendatud väravaplaadiga ning klapi avamisel ja sulgemisel pöörleb klapivars ainult ilma tõstmiseta (käsiratta või käigukastiga käitatuna), mis säästab paigaldusruumi ja sobib kasutamiseks maa-aluses või kitsas keskkonnas.

Elastne pehme tihend: Väravaplaat on kaetud elastsete materjalidega, nagu kumm või polüuretaan (integreeritud kapseldamise protsess), mis moodustab klapipesaga tiheda sobivuse, millel on hea tihendus ja see võib kompenseerida kerget kulumist.

Klapi korpuse materjal: tavaliselt malm (HT200, QT400), kõrgtugev malm või roostevaba teras ning sisemine õõnsus on korrosioonikaitseks kaetud epoksüvaiguga.

Disain ilma ümbersuunamisavadeta: Mõned väravaplaatide mudelid on tugeva konstruktsiooniga, sobivad täielikult avatud/täielikult suletud töötingimustesse ega sobi voolu reguleerimiseks.

Ülaltoodud neli elementi on mittetõusva varre disainiga elastse istme väravaklapi põhistruktuur

Rakendus

Kommunaalveevärk: magistraaltorustik, sekundaarveevärk.

Tulekaitsesüsteem: märg/kuiv tuletõkketorustik.

Ehitustorustike: Hoone veevarustus ja kanalisatsioon, HVAC tsirkulatsioonivesi.

Tööstusvaldkond: reoveepuhastus, keemilised ained (tihendusmaterjal tuleb valida vastavalt keskkonnale)

Millised on mittetõusva varre disainiga elastse istme väravaklapi põhifunktsioonid?

Kahesuunaline tihendus: see suudab tõhusalt tihendada nii edasi- kui ka vastupidise rõhu all, ilma et seda piiraks keskkonna voolu suund.

Madal voolutakistus: täielikult avatud kanal on otse läbi, madala vedelikutakistusega, sobib suure vooluga olukordades.

Korrosioonikindel ja vastupidav: klapi korpus on sageli kaetud epoksüvaiguga ning kummitihend on korrosioonikindel ja pika kasutuseaga.

Lihtne hooldus: tihendusrõngast saab vahetada ja mõned konstruktsioonid toetavad veebipõhist hooldust ilma ventiili lahti võtmata.

Kohaldatav kandja: mittesöövitavad ained, nagu vesi, kanalisatsioon, õhk jne (temperatuur üldiselt ≤80 ℃).

OEM/ODM kohandamine ja sertifitseerimine

Täielik kohandamise tugi

Kohandamise üksuse valikud

Saadaval korpuse värv RAL värviseeria (Standard: sinine RAL 5005)

Katte paksus Epoksüpulbervärvimine, reguleeritav 250-400 mikronit

Bränding Kerele valatud logo / Lasermärgistus / Roostevabast terasest nimesilt

Töörežiim Käsiratas / Käigukast / Elektriline ajam / Pneumaatiline ajam

Äärik Standard GB / ANSI / BS / DIN / JIS valikuline

Pakend Neutraalne ekspordipakend / Kliendi kaubamärgi pakend

Sertifikaadid ja standardid: ISO 9001:2015 kvaliteedijuhtimissüsteem. Vastab standarditele GB/T 24924, AWWA C509, EN 1171. CNAS-templiga tehasekatsearuanne on saadaval partii kohta. Soovi korral saab esitada päritolusertifikaadi, vormi E, CIQ.

Tehase ja tootmise tugevus

Isegi kui suvised temperatuurid ületavad 38 °C (100 °F), jäävad meie eesliinitöötajad tööle ja teevad ületunde, et tagada liblikventiilide, väravaventiilide, kuulventiilide ja muude põhitoodete õigeaegne tootmine ja tarnimine nii kodu- kui ka välisklientidele. Oleme hiljuti lõpetanud mitmete välismaiste tellimuste tootmise, mis koosnevad peamiselt liblikventiilidest ja siibrist, mis on sujuvalt pakitud ja klientide riikidesse tarnitud.

Näituse teave

Me osaleme ASIAWATER 2026 Kuala Lumpuris, Malaisias (aprill 2026). Tere tulemast meie boksi külastama.

Müügijärgne teenindus ja kohaletoimetamise üksikasjad

Iga klapp läbib enne tehasest lahkumist range rõhukatsetuse ja materjalikontrolli. Saadaval 12-18 kuud garantii vastavalt lepingutingimustele.

Näidise tarneaeg: 7 päeva standardsuuruste puhul (DN50-DN300). Hulgitellimuse täitmisaeg: konteineritellimuse puhul 30 päeva.

Ekspordiks mõeldud pakend: standardne fumigatsioonisertifikaadiga puitkarp/aluste pakend. Äärikupinnad kaitstud plastkorkidega. Varuosade tugi: Kummist istmerõngad, O-rõngad ja varremutrid saadaval 5 aastaks.

Tööstuslikud rakendused

Meie tegelikust projektikogemusest:

Zhejiangi galvaniseerimistehas: asendati Zhongguani PVC kuulventiilidega, lahendati pikaajaline korrosiooniprobleem, säästeti aastases hoolduskuludes peaaegu 200 000 RMB.

Shandongi reoveepuhastusjaam: pärast meie tehnilise meeskonna kohapealset hindamist asendati algsed roostevabast terasest ventiilid Zhongguani ventiilidega ja kasutusiga pikendati 6 kuult üle 5 aasta.

Suur farmaatsiaettevõte Jiangsus: pärast Zhongguani klapilahendustele üleminekut kogu liinil vähenes hooldussagedus oluliselt ja toote puhtus suurenes 0,3%.

Meie tehase taust

Zhejiang Zhongguan Valve Manufacture Co., Ltd. asutati 2019. aastal ning meeskonnal on üle 19-aastane klapitööstuse kogemus. Asub Oubeis, Yongjias, Wenzhous, Zhejiangis (pumpade ja ventiilide kodulinn). Meil on kaks tootmisbaasi Tianjinis ja Wenzhous.

Peamised tooted: liblikklapid, siibrid, kuulventiilid, tagasilöögiklapid, kurnad, juhtventiilid. Suuruste vahemik: DN40 kuni DN1600 (soovi korral saadaval suuremad suurused).

Tarneahela integreerimine: Põhjabaas keskendub malmmaterjalidele. Lõunabaas keskendub valatud terasmaterjalidele. Integreerime veeklapi tarneahela (põhjas) ja tööstuslike ventiilide tarneahela (lõuna), et pakkuda klientidele rikkalikumat tootevalikut.
