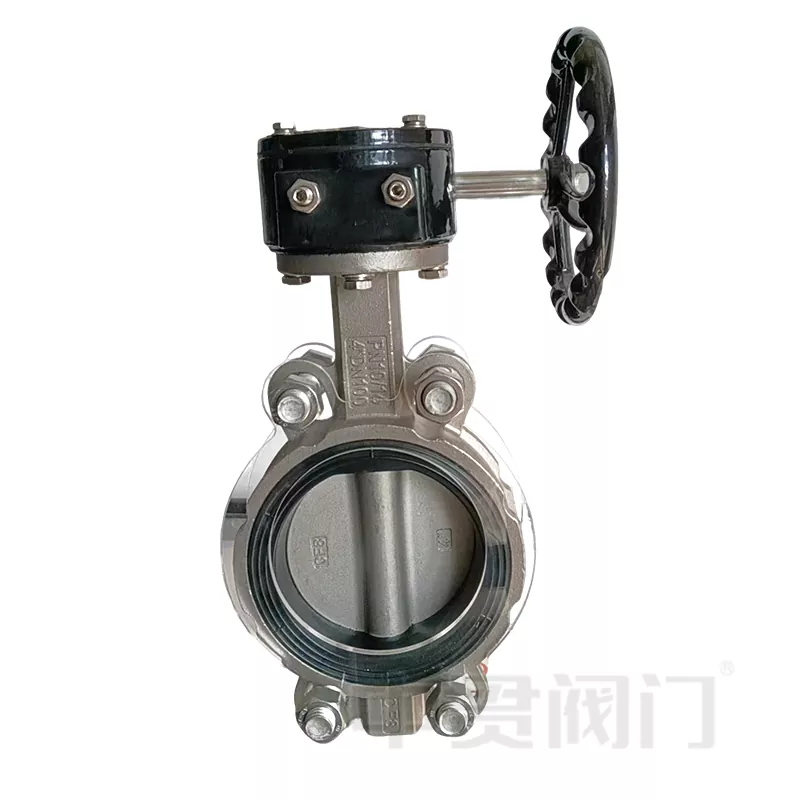

304 või 316 klassi roostevabast terasest liblikaventiil

304 või 316 roostevabast terasest liblikaventiili konstruktsioonipiirangute tõttu ei sobi see tööstustele, mis on vastupidavad kõrgele temperatuurile, kõrgele rõhkudele, korrosioonile ja kulumisele. Suhteliselt täiustatud liblikaklapp on kolm ekstsentrilise metalli kõva tihendiga liblikaklapi, kus klapi korpus ja klapi iste on ühendatud komponendid ning klapi istme tihenduspinna kiht keevitatakse kuumakindlate ja korrosioonikindlate sulami materjalidega. Mitmekihiline pehme virnaga tihendusrõngas kinnitatakse klapiplaadile. Võrreldes traditsiooniliste liblikaventiilidega, on sellel liblikaventiilil eelised kõrge temperatuurikindluse, hõlpsa töö, hõõrdeta avamise ja sulgemise ning tihendamise kompenseerimisega, mis suurendab sulgemise pöördemomendi suurenemist, mis parandab tihendus jõudlust ja pikendab liblikaventiili kasutusaega.

Roostevabast terasest liblika Valvere on üks Zhongguani klappide enimmüüdud toodetest, mida sageli eksporditakse Kagu-Aasia riikidesse, ja levitajaid on ka viies Kesk-Aasia riigis
Klapi korp: see on tavaliselt valmistatud roostevabast terasest (näiteks 304, 316 jne), millel on tugev korrosioonikindlus ja mis sobib erinevate töötingimuste jaoks.
Plaat: kettakujuline struktuur, mis kontrollib vedeliku voogu läbi pöörde. Liblikaplaadi materjal võib olla kooskõlas klapi korpusega või võib kasutada muu kulumiskindla/korrosioonikindla materjaliga.
Klapi vars: ühendab ajami liblikaplaadiga, edastades pöördemomendi vahetamise või reguleerimise saavutamiseks.
Tihendusrõngas: tavaliste materjalide hulka kuuluvad kumm, PTFE või metalli tihendid, et tagada tihendus jõudlus, kui klapp on suletud.
Täitmismehhanism: käsiraamat (käepide, ussi käik), elektri-, pneumaatiline või hüdrauliline ajami režiim

Rakendus

Roostevabast terasest liblikaventiile saab kasutada paljudes erinevates põldudes, näiteks veepuhastus: munitsipaalveevarustus, kanalisatsiooni töötlemine.

Keemiline/farmatseutiline: söövitava keskkonna transport (vajab kõrgekvaliteedilist roostevabast terast, näiteks 316L).

Toit ja jook: sanitaarkvaliteediga liblikaventiilid (poleeritud FDA standarditele vastamiseks).

HVAC: külma ja kuuma vee ringlussüsteem.

Laev/energia: mereveesüsteemid, katlatorustikud.

Märkused

Samuti tuleks pöörata roostevabast terasest liblikaventiili omaduste osas järgmistele probleemidele: söövitavus, temperatuur ja osakeste sisaldus (tihendusmaterjalide valimisel).

Rõhu hinnang: PN10, PN16 jne (valitud vastavalt torujuhtme kujundusrõhule). Ühendusmeetodid: ääriku tüüp, klambritüüp, keevituste tüüp (sõltuvalt torujuhtme liidesest).

Standardsertifikaat: API, ANSI, ISO või Riiklik standard (näiteks GB/T 12238).
