Mis on põkkkeevitus? Mille poolest erinevad BW ja SW, äärikuga, keermestatud ühendused?

2026-05-12 0 Jäta mulle sõnum

Põkkkeevitus on keevitusmeetod, kus kahe tooriku otsad asetatakse vastamisi, kuumutatakse samaaegselt kogu otsapinna ulatuses ning rõhk on praktiline, et saavutada kahe detaili vaheline aatomside tahkes olekus, liites need seega üheks tükiks.

Et aidata teil muljetavaldavamalt mõista, on võrdlus esitatud mitmest vaatenurgast:

1. Erinevus "Socket Welding"-st (tavaliselt kasutatakse väikese läbimõõduga torustike jaoks)

Võrdluspunkt	Põkk-keevitus	Pistikupesa keevitamine
Ühendusmeetod	Otsad on joondatud ja keevitatud otse	Üks ots sisestatakse teise sisse ja väljastpoolt keevitatakse filee
Toru suuruste vahemik	Tavaliselt kasutatakse DN50 ja kõrgemate jaoks	Tavaliselt kasutatakse DN50 ja väiksemate jaoks
Keevisõmbluse tüüp	Põkk-keevitus, täielik läbitung	Fillet keevisõmblus, pole täielikult läbi tunginud
Sisemine lõhe	Ei mingit sammu, sile sisesein	Tekib tühimik, mis võib koguneda keskkonda või põhjustada korrosiooni
Kontrollimeetod	Saab teha radiograafi (RT), kõrge töökindlus	Raskesti teostatav radiograafia (RT), enamasti MT või PT
Tugevusvõime	Võime taluda suuremat rõhku, temperatuuri ja väsimuskoormust	Sobib madala rõhu ja staatiliste tingimuste jaoks

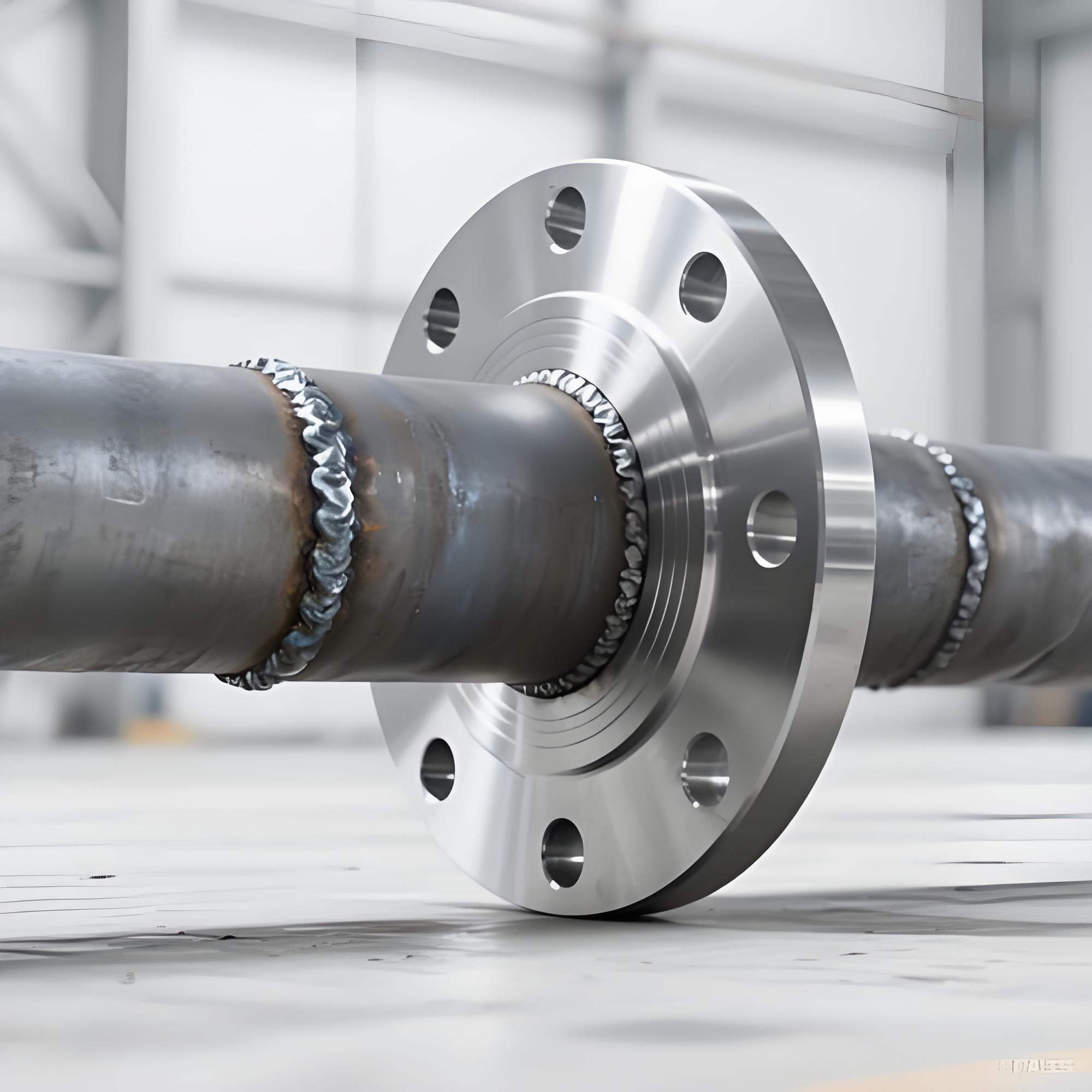

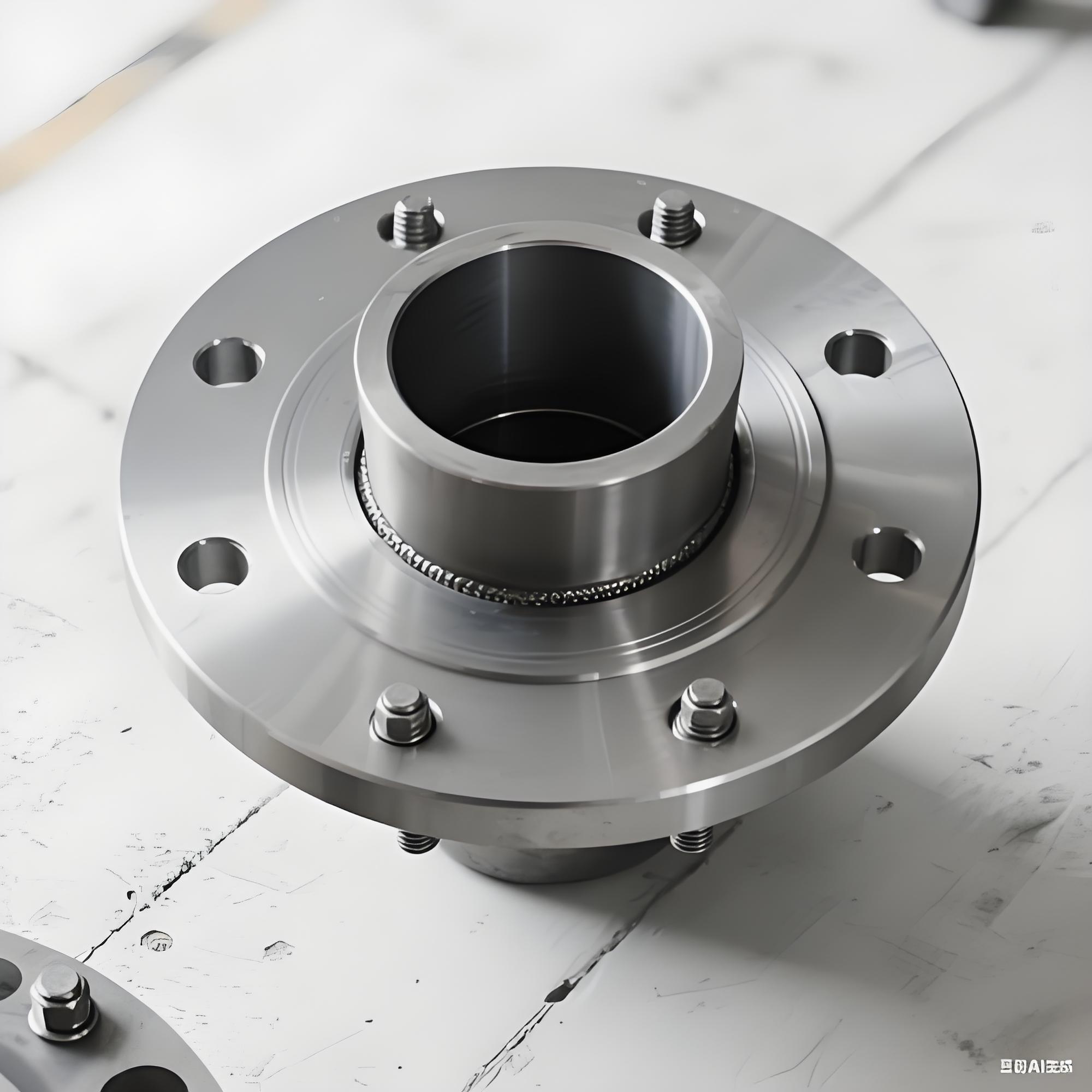

2. Erinevus "äärikühendusest" (tavaliselt kasutatav ventiilide ja seadmete liideste jaoks)

Võrdluspunkt	Põkk-keevitus	Äärikuga ühendus
Ühendus Loodus	Püsiv, mitte eemaldatav	Eemaldatav, lihtne hooldada ja vahetada
Tihenduspunkt	tihendi tihend puudub; keevisõmblus ise on tihend	Toetub tihenditele ja poltidele; võimalikud lekkekohad
Teenuse tingimused	Kõrge temperatuur, kõrge rõhk, tugev temperatuuri tsükkel	Tavapärased tingimused, saab täiendada erinevate tihenditega
Paigaldus ja hooldus	Vajab vilunud keevitajat; pärast keevitamist raske muuta	Kiire kokkupanek poltide pingutamisega; mugav kontrollimiseks
Kaal ja ruum	Kompaktne struktuur, ilma äärikuteta, säästab ruumi ja materjali	Äärikud võtavad rohkem ruumi, lisavad kaalu ja kulusid
Tüüpilised rakendused	Peamised auruliinid, vesiniku teenindusliinid, kõrge temperatuuriga kõrgsurveventiili ühendused	Regulaarset lahtivõtmist vajavad seadmete liidesed, ventiilid või toruosad

3. Erinevus keermestatud ühendusest (tavaliselt kasutatakse väikese ava, madala rõhu korral)

Võrdluspunkt	Põkk-keevitus	Keermestatud ühendus
Tihendi töökindlus	Äärmiselt kõrge, ei leki (kui keevisõmblus on hea)	Madal, toetub hermeetikule või PTFE-lindile; võivad vibratsiooni mõjul lahti tulla
Rõhu/temperatuuri piirmäär	Saab kasutada ülikõrge rõhu ja ülikõrge temperatuuri jaoks	Piiratud keskmise/madala rõhu ja normaalse või mõõduka temperatuuriga
Ühenduse tugevus	Sulatatud terviklikult, tugevus lähedane mitteväärismetallile	Stressi kontsentratsioon niidi juurel
Paigaldamise raskused	Vajab keevitusseadmeid ja oskustega keevitajat	Vajab ainult käsitööriistu; saab kohapeal kiiresti kokku panna
Lekkeoht	Kui keevisõmblus on korralik, ei leki peaaegu üldse	Lekkimine võib toimuda järk-järgult temperatuuritsükli või vibratsiooniga

Kokkuvõte: Millal valida "Butt Welding"?·
Toru suurus≥ DN50
Teenus:kõrge temperatuur (nt üle 450 °C) või kõrge rõhk (nt üle 10 MPa)
Nõutav on nulli lekkeoht, nt mürgine, tuleohtlik või plahvatusohtlik aine
Kontrollitava keevisõmbluse kvaliteedi tagamiseks tuleb torust teha radiograafia
Pikk kasutusiga, eeldatav hooldus on minimaalne või üldse mitte (nt elektrijaamade peamised aurutorud)

Ühe lausega: põkkkeevitus on tugevaim, töökindlam ja mitte-eemaldatav ühendusviis, mis sobib suure avaga, kõrge temperatuuriga, kõrge rõhu ja lekketa rasketes töötingimustes.

Võtke meiega ühendust

Eelmine :

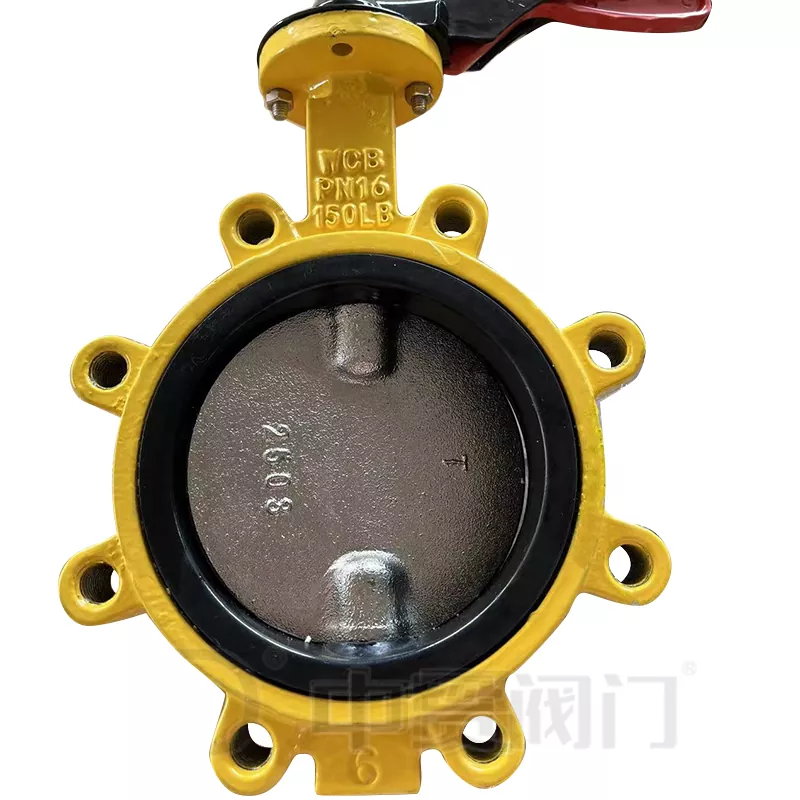

Mis teeb kõrvatüüpi poolvõlli liblikklapist kaasaegsete torusüsteemide jaoks olulise valiku
