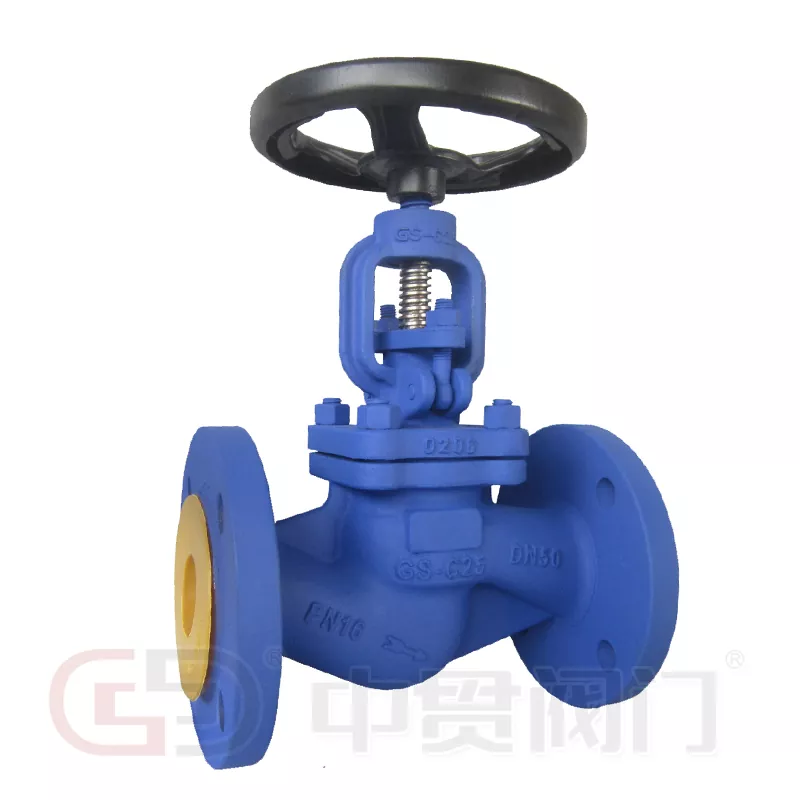

Standardne DIN maakera klapp

DIN Standard Globe Valve on projekteeritud ja toodetud rangelt vastavalt DIN 3356, BS 1873 ja EN 13709/EN 12516 standarditele ning konstruktsiooni pikkus vastab standarditele DIN 3202 ja EN 558-1. Ääriku liides (FF/RF/RTJ tüüp) on standardne vastavalt EN 1092-1 ja DIN 2543~2550 seeriatele. Testimissüsteem rakendab DIN 3230 spetsifikatsioone ja rõhureitingud hõlmavad vahemikku PN16 kuni PN100.

Saada päring

Tootekirjeldus

Konstruktsioonimaterjal

Valmistatud valuterasest, kõrgtugevast malmist, süsinikterasest, roostevabast terasest ja muudest insenerimaterjalidest, materjali valiku aluseks on järgmised põhiomadused: Suurepärane surve-/temperatuuritaluvus; Pikaajaline korrosioonikindlus; Kohanemisvõime konkreetsete töötingimustega

Funktsionaalne põhimõte

Täpne vedeliku juhtimine saavutatakse varrega käitatavate ketaste abil ja täiturmehhanism on valikuline: Käsitsi juhtimine (standardne);Pneumaatiline ajam (ISO 5211 liides);Elektriline täitmine (vastavalt standardile IEC 60534).

Tihendussüsteem

Tihenduspaari konfiguratsioon määrab DIN-standardi keraklapi lekketaseme (vastavalt standardile EN 12266): Metallist kõva tihend (kõrge temperatuuri ja kõrge rõhu tingimused);Metallist PTFE komposiittihendid (keemiline keskkond); Metallist elastomeerist tihendid (lekkevaba nõue)

Rõhu tase

Standardne rõhuvahemik: PN10 kuni PN400 (vastab ASME klassile 150–2500)

Lõpetage ühendus

Äärik (EN 1092-1), keerme (ISO 7-1/ISO 228-1), põkk-keevitus (ASME)
