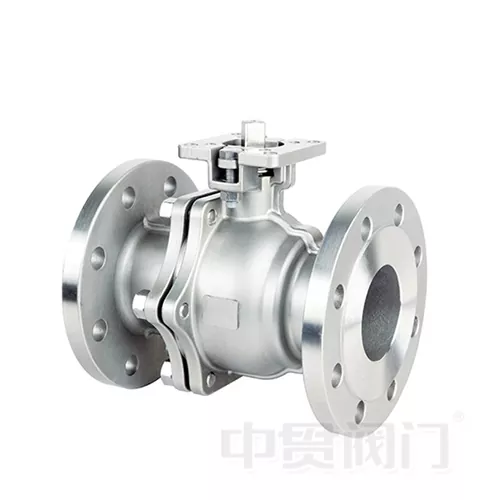

ASME standardäärikuga kõrge platvormiga roostevabast terasest kuulventiil

ASME standardäärikuga kõrge platvormiga roostevabast terasest kuulventiil on professionaalse kvaliteediga tööstuslik ventiil, mis on loodud käsitlema söövitavat keskkonda, kõrge temperatuuri / kõrge rõhu tingimusi ja rangeid tihendusnõudeid vedeliku juhtimissüsteemides.

Klapi korpus ja kõik märjaks saanud osad on valmistatud esmaklassilisest roostevabast terasest (saadaval on CF8 / CF8M / CF3M), mis on kombineeritud ASME B16.5 standardäärikutega, et tagada kindel ja usaldusväärne ühendus torusüsteemidega. Võrreldes tavaliste kuulventiilidega on see ainulaadneintegreeritud kõrgplatvormiline disainsisaldab standardiseeritud ISO 5211 kinnitusplaati otse klapi korpuse peal, mis võimaldab kiirelt paigaldada pneumaatilisi, elektrilisi või elektrohüdraulilisi ajamid ilma täiendavate sulgudeta.

Nagu üks põhitooteidZhongguani klapp, seda kuulventiili on laialdaselt kasutatud nafta- ja gaasiülekandes, keemiliste reaktorisüsteemides, toidukvaliteediga sanitaarliinides, farmaatsiatoodete puhastatud veesüsteemides, merevee magestamises ja mere ballastisüsteemides. Suurepärase korrosioonikindluse, mullikindla ja lekkevaba tihendiga ja tulekindla disainiga tagab see pikaajalise stabiilse töö, vähendades samal ajal oluliselt hooldussagedust ja kogu omamiskulusid.

Peamised tehnilised eelised

1. Suurepärane korrosiooni- ja kõrge temperatuurikindlus

• Materjalivalikud: Klapi korpus ja kuul on valmistatud CF8 / CF8M (304 / 316 roostevaba teras) või kõrgema klassi CF3M (316L). Optimeeritud nikli, kroomi ja molübdeeni sisaldus tagab suurepärase vastupidavuse väävelhappele, vesinikkloriidhappele, leeliselistele lahustele, soolapihustele ja erinevatele orgaanilistele lahustitele.
• Temperatuurivahemik: sobib temperatuuril -29°C kuni +250°C (pikendatav kuni +350°C kõrge temperatuuriga pakkimisvõimalustega). Töötab usaldusväärselt aurutorudes, kuumaõlisüsteemides ja muudes kõrge temperatuuriga rakendustes ilma tihendusrikke või korpuse deformatsioonita.
• Ühilduvad kandjad: toornafta, maagaas, happe/leelise lahused, merevesi, farmatseutilised lahustid, toidumaterjalid, kloori sisaldavad ained jne.

2. Bubble-Tight Zero Leakage + Fire-Safe Design

• Lekkehinnang: testitud vastavalt ISO 5208 klassi VI (mullikindel) – nimirõhul nähtavat leket pole. Ideaalne toksiliste, tuleohtlike või kõrge väärtusega kandjate jaoks.
• Tulekindel struktuur: Metall-metalli sekundaarne tihenduspind kuuli ja pesa vahel. Isegi pärast pehme istme läbipõlemist säilitab ventiil põhilise väljalülituse, mis vastab API 607 ​​/ ISO 10497 tuleohutusstandarditele.
• Antistaatiline disain: varre ja kuuli vaheline antistaatiline vedru tagab usaldusväärse laengu hajumise, välistades staatilise elektri kogunemisest tuleneva plahvatusohu.

3. Integreeritud kõrge platvormiga struktuur – täiturmehhanismi paigaldamine 5 minutiga

• Liidese standard: kõrge platvorm vastab standardile ISO 5211, mis sobib otseselt pneumaatiliste ja elektriliste täiturmehhanismide suuremate kaubamärkidega – pole vaja kohandatud adapterplaate ega kronsteine.
• Paigaldamise tõhusus: täiturmehhanismi kohapealseks paigaldamiseks on vaja ainult polte + varreühendus. Üks inimene saab töö lõpule viia 5 minutiga, säästes 2/3 paigaldusajast võrreldes traditsiooniliste kronsteini külge kinnitatud ventiilidega.
• Tööstabiilsus: integreeritud platvorm lühendab ülekandekaugust täiturmehhanismi ja varre vahel, vähendades lõtku ja parandades tsükli eluiga ja asendi tagasiside täpsust.

4. Madal voolutakistus ja kõrge Cv väärtus – energiasääst

• Voolutee disain: siledate sisekontuuridega täis- või standardavaga konstruktsioon minimeerib rõhukadu. Täisavaga mudelid annavad Cv väärtuse, mis on peaaegu identne sama suurusega toruga, säilitades süsteemi algsed vooluomadused.
• Energiasääst: madal voolutakistus tähendab väiksemat pumpamise energiatarbimist. Ööpäevaringselt keemia- või veepuhastusjaamades töötades võib aastane elektrienergia kokkuhoid olla märkimisväärne.

5. Mitmetasandiline lekke vältimine ja pikk kasutusiga

• Varre tihend: vedruga eelpingestusega V-rõngas PTFE tihend kompenseerib automaatselt kulumise – pole vaja sagedast tihendit pingutada.
• Kuulitugi: ujuv või võlli külge kinnitatud kuuli konstruktsioon (olenevalt suurusest) koos isemäärevate puksidega vähendab pöördemomenti ja pikendab tsükli eluiga. Testitud >50 000 lülitustsükliga GB/T 12237 kohta.

Tüüpilised rakendused ja tööstusharud

Lihtne paigaldamine ja madal hooldus

• Äärikühendus: Vastab ASME B16.5 (klass 150 / 300 / 600). Otsene sobiv standardsetele toruäärikutele – kohandatud muudatusi pole vaja.
• Kiire lahtivõtmine: täiturmehhanism on otse platvormi külge kinnitatud. Täiturmehhanismi eemaldamine käsitsi avariijuhtimiseks või kontrollimiseks ei mõjuta klapi korpust ega toruühendust.
• Reasisene hooldus: teatud mudelid toetavad reast lahtivõtmist (kontrollige konkreetset konstruktsiooni) – vahetage istmed või tihendid ilma kogu ventiili torustikust eemaldamata, vähendades sellega oluliselt seisakuaega.
• Hooldusintervall: tavatingimustes kontrollige tihendi tihendit ja töömomenti iga 12 kuu järel. Tegelik kasutusiga võib sõltuvalt kandjast ja tsükli sagedusest ületada 5 aastat.

Tehnilised andmed

Saadaolevad valikud

• Täiturmehhanismi tüüp: manuaalne tiguülekanne / ühe-/kahetoimeline pneumaatiline / elektriline (24V/110V/220V/380V) / elektrohüdrauliline
• Istme materjal: PTFE / RPTFE / PEEK / Metallist kõva tihend
• Pallitöötlus: peegelpoleeritud / nitreeritud kõvenemine / volframkarbiidkate
• Erivalikud: lukustusseade / tühjendusport / pikendatud vars / isolatsioonikate

Miks valida Zhongguan Valve?

• Tootmisstandardid: range vastavus ASME, API, ISO, GB/T standarditele. Saadaval on materjalisertifikaadid, rõhutesti aruanded ja tuleohutussertifikaadid.
• Kvaliteedi tagamine: 100% tehase rõhukatse + tihendi testimine. Iga klapp vastab kindlaksmääratud parameetritele.
• Kiire reageerimine: standardsed laos olevad tooted tarnitakse 24 tunni jooksul. Mittestandardsed / eritellimused tarnitakse 2–4 nädalaga.
• Tehniline tugi: täisteenus alates suuruse arvutamisest ja paigaldusjuhendist kuni müügijärgse hoolduseni.
